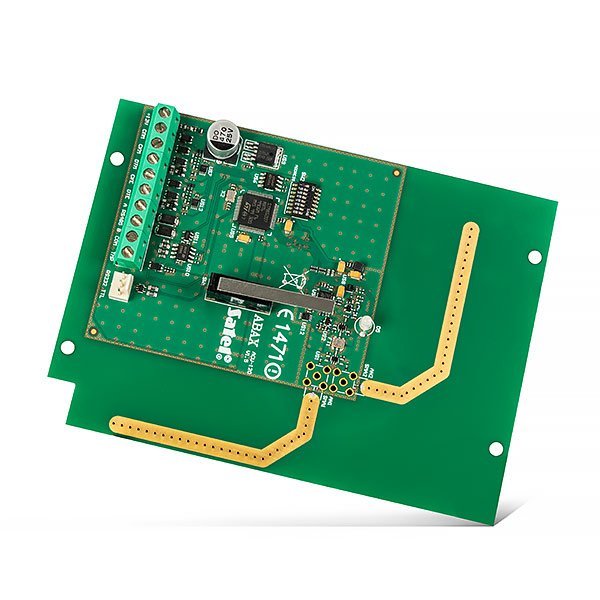

ACU-120
Контроллер беспроводной системы АВАХ с двухсторонней связью
- Описание и характеристики
- Вопросы
- Видеоматериалы 6
Описание и характеристики
Характеристики
Параметры радиоканала: | - протокол обмена Abax |
- диапазон рабочих частот, МГц 868 | - излучаемая мощность, мВт - |
- дальность (в прямой видимости), м 500 | - период передачи контрольных сигналов, сек - |
Напряжение питания, B: | - от внешнего источника питания 12 |
- от основного источника питания - | - от резервного источника питания - |
Ток потребления, мА: | - в дежурном режиме 50 |
Степень защиты - | Диапазон рабочих температур, °С -10…+55 |
Габаритные размеры мм 103х139 | Масса, не более, кг 0.202 |
Назначение изделия
Контроллер ACU-120 работает совместно с приемно-контрольными приборами серии INTEGRA и VERSA. Он позволяет расширить систему охранной сигнализации беспроводными устройствами и обеспечивает двухстороннюю связь с подтверждением приема всех сигналов. Устройство позволяет управлять системой, благодаря поддержке беспроводных клавиатур и брелоков удаленного управления системы АВАХ.
Особенности
Преимуществом контроллера ACU-120 является превосходная дальность действия, до 500 м в прямой видимости, которая достигается благодаря применению современных микросхем радиопередатчика и поляризационного разнесения антенн. В зависимости от уровня принимаемого радиосигнала устройство автоматически выберет оптимальную антенну, которая будет использоваться для приема сигнала.
- совместная работа с приборами из серии: INTEGRA и VERSA (подключение к шине связи);
- поддержка до 48 беспроводных устройств системы ABAX:
извещателей: AFD-100, AGD-100, AMD-100, AMD-101, AMD-102, AMD-103, APD-100, APMD-150, ARD-100, ASD-110, ATD-100, AVD-100
оповещателей: ASP-105, ASP-205
и остальных: ACX-200, ACX-201, ARF-100, ARU-100, ASW-100 E / ASW-100 F;
- поддержка до 8 беспроводных клавиатур в рамках беспроводной системы АВАХ с двухсторонней связью (в зависимости от прибора);
- поддержка до 248 брелоков удаленного управления APT-100 (в зависимости от прибора);
- двухсторонняя шифрованная радиосвязь на полосе частот 868 МГц;
- поляризационное разнесение антенн;
- настройка контроллера посредством прибора с помощью:
клавиатуры в сервисном режиме
программы DLOADX
- порт RS-232 TTL для подключения компьютера, позволяющий обновить микропрограмму контроллера без необходимости демонтажа устройства;
- тамперный контакт, реагирующий на вскрытие корпуса;
- тамперный вход.
