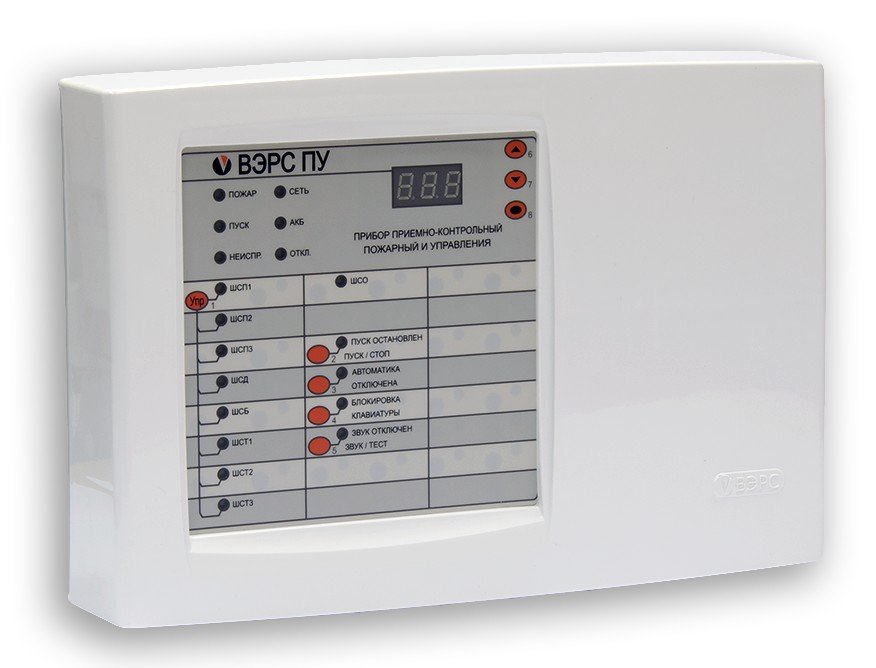

ВЭРС-ПУ версия 3.1
Прибор приёмно-контрольный и управления пожарный
- Описание и характеристики

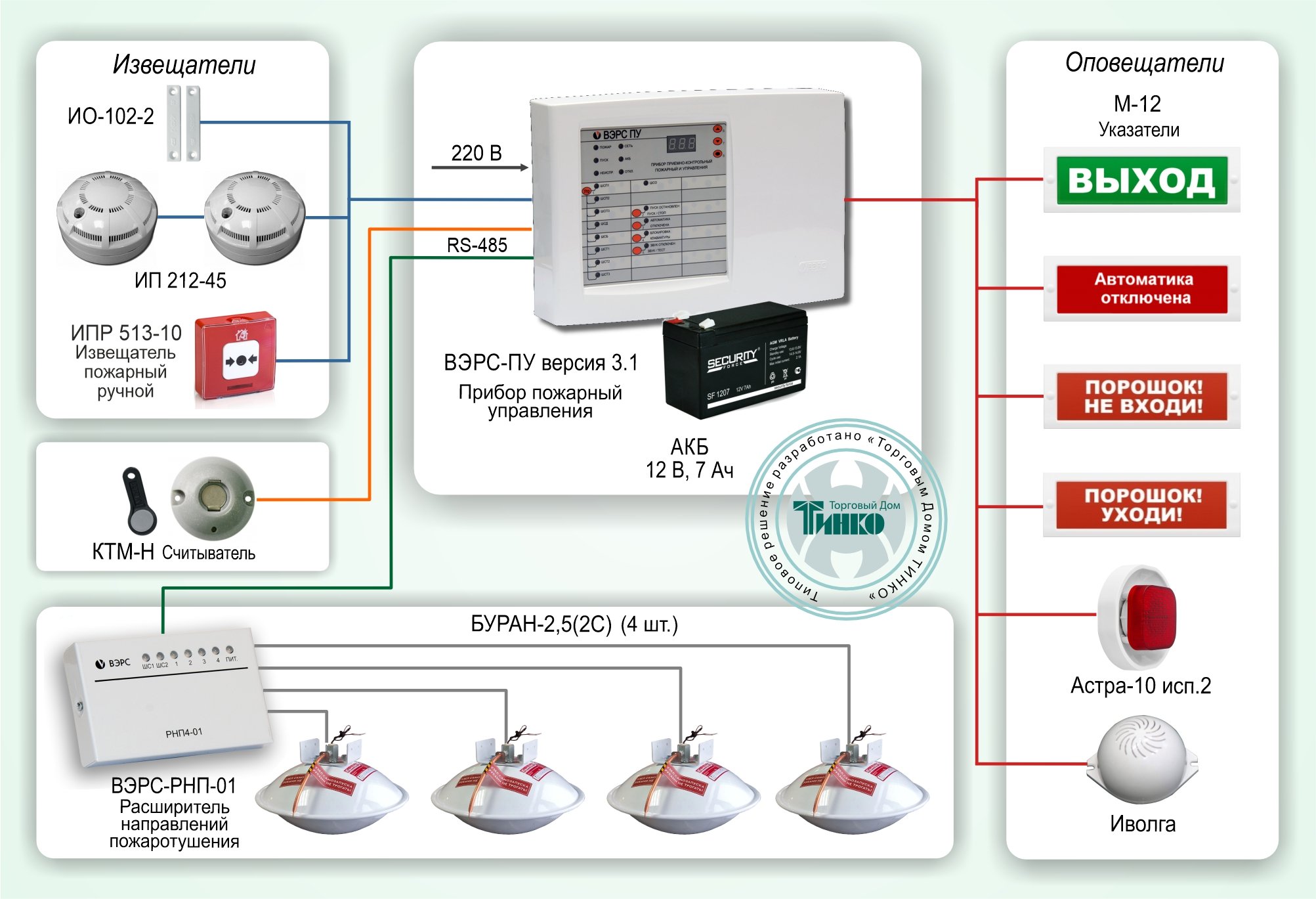

- Типовые решения 1
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Количество направлений пожаротушения 1 | Количество шлейфов сигнализации 8 |
Количество охранных шлейфов 1 | Пусковой импульс: |
- напряжение, В 21…27 | - ток, А 1 |
- длительность импульса, сек 99 | - задержка импульсов запуска, сек 30; 60; 120 |
- максимальное количество ВЭРС РНП-01 на линии пуска 16 | Количество реле 4 |
Напряжение питания, B: | - от сети переменного тока 160…242 |
- от встроенного источника резервного питания IK10 | Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 42 |
Мощность потребления прибора в дежурном режиме от сети 220 В без учета внешних нагрузок, ВА, не более 15 | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 312х214х94 |
Назначение изделия
Прибор предназначен для организации на объектах пожарной охраны, пожаротушения, систем оповещения о пожаре и управления технологическим оборудованием.
Особенности
- встроенный 3-х разрядный, 8-ми сегментный, светодиодный индикатор обратного отсчета пуска пожаротушения;
- одна зона пожаротушения;
- управление установками порошкового, аэрозольного, газового пожаротушения и установками тушения тонкораспыленной водой;
- организация до 64-х контролируемых направлений пуска при использовании расширителей ВЭРС-РНП-01;
- встроенный сетевой источник питания с резервным аккумулятором 7 Ач;
- исключение случайного пуска средств пожаротушения;
- контроль состояния:
- трех шлейфов пожарной сигнализации;
- шлейфа охранной сигнализации;
- шлейфа блокировки пуска;
- шлейфа дистанционного пуска;
- трех шлейфов контроля технологического оборудования;
- автоматический контроль цепи пуска на обрыв и короткое замыкание;
- автоматический контроль внешних цепей оповещения на обрыв и короткое замыкание;
- автоматический контроль внешней линии управления силовым оборудованием на обрыв и короткое замыкание (Выход УКСЛ – устройство контроля состояния линии);
- защита органов управления от несанкционированного доступа;
- встроенный контроллер интерфейса RS-485 №1 для связи с внешним блоком индикации и управления, модулем ВЭРС-БРУ (4,8,16,24) версия 3.1.;
- встроенный контроллер интерфейса RS-485 № 2 для связи с пожарным пультом управления ВЭРС-ППУ;
- встроенный регистратор событий, с записью на карту формата MicroSD.
Документация
Руководство по эксплуатации2.53 МБ
