Извещатель охранный объемный оптико-электронный
Назначение изделия

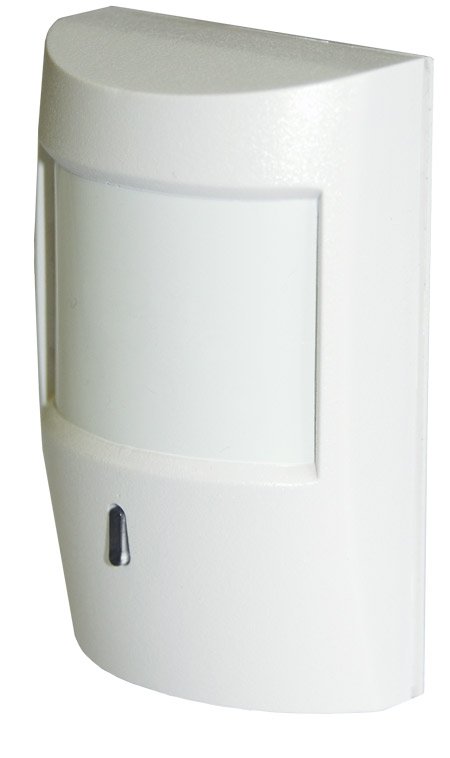

Извещатель охранный объемный оптико-электронный «Рапид», вариант 5 служит для обнаружения проникновения в охраняемую зону.
Извещатель формирует три вида извещений: норма, тревога и вскрытие.
Извещатель предназначен для круглосуточной работы в закрытых помещениях и рассчитан на совместную работу с приемно-контрольными приборами охранного назначения.
Особенности
- защита от животных весом до 20 кг;
- тревожное извещение вырабатывается путем размыкания контактов выходного реле. «Рапид» безопасен для людей и животных, поскольку является пассивным ИК-извещателем. Широкий диапазон рабочих температур позволяет с одинаково высокой степенью надёжности использовать извещатель в различных климатических условиях;
- для удобства контроля за работой извещателя имеется светодиодный индикатор красного цвета. В дежурном режиме индикатор погашен, в тревожном режиме светится. Чтобы замаскировать наличие в помещении охранной сигнализации, можно отключить индикатор, тогда в тревожном режиме индикатор остается потушенным;
- извещатель оснащён защитой от несанкционированного доступа, при вскрытии его корпуса размыкаются контакты кнопки «Тампер».
|
Регулировка чувствительности есть |
- коммутируемое напряжение, В 72 |
|
Время разогрева, сек 25 |
- коммутируемый ток, А 0.05 |
|
Параметры ИК канала: |
- тампер есть |
|
- тип зоны обнаружения объемная |
Напряжение питания, B: |
|
- дальность, м 10 |
- постоянного тока 10…15 |
|
- ширина, м 30 |
Ток потребления, мА: |
|
- угол обзора, град 88.5 |
- в дежурном режиме 14 |
|
- рекомендуемая высота установки, м 2…2.5 |
Степень защиты IP41 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 |
Диапазон рабочих температур, °С -30…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 90х58х45 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.1 |
|
- длительность тревожного извещения, сек 2 |
Регулировка чувствительности
есть
Время разогрева, сек
25
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
10
- ширина, м
30
- угол обзора, град
88.5
- рекомендуемая высота установки, м
2…2.5
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…3
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
2
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.05
- тампер
есть
Напряжение питания, B:
- постоянного тока
10…15
Ток потребления, мА:
- в дежурном режиме
14
Степень защиты
IP41
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
90х58х45
Масса, не более, кг
0.1
