Модуль сбора данных
Назначение изделия

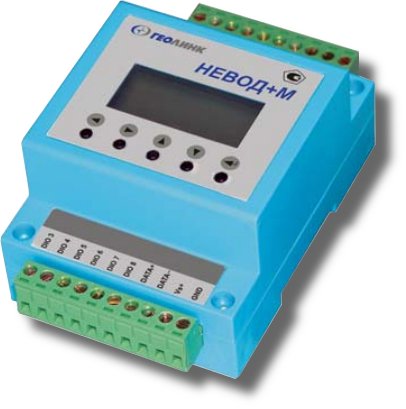

Модуль сбора данных НЕВОД+ М представляет собой универсальный многоканальный вторичный преобразователь сигналов датчиков.
НЕВОД+ М осуществляет измерение аналоговых сигналов (напряжений и токов), их преобразование в цифровую форму и масштабирование, а также обмен командами и данными по последовательному интерфейсу. Установка режимов работы не требует дополнительных аппаратно-программных средств.
НЕВОД+ М предназначен для использования в распределенных сетях сбора данных и управления технологическими процессами на основе интерфейса RS-485. Совместим с модулями ADAM.
|
Кличество аналоговых входов 4 дифференциальных |
Протокол обмена Advantech ADAM 4017.4050 |
|
Диапазоны входного аналогового сигнала ±20 мА; 0…20 мА; ±10 В; ±5 В |
Напряжение питания, B: |
|
Количество дискретных входов 0; 4; 8 (устанавливается при конфигурации) |
- от внешнего источника питания 10…30 |
|
Количество дискретных выходов 8; открытый коллектор |
Потребляемая мощность при 12В не более, Вт 2 |
|
Интерфейс связи RS-485 |
Габаритные размеры, мм 110х70х50 |
|
Скорость обмена данными по интерфейсной линии, бит/сек 9600/19200/38400 |
Кличество аналоговых входов
4 дифференциальных
Диапазоны входного аналогового сигнала
±20 мА; 0…20 мА; ±10 В; ±5 В
Количество дискретных входов
0; 4; 8 (устанавливается при конфигурации)
Количество дискретных выходов
8; открытый коллектор
Интерфейс связи
RS-485
Скорость обмена данными по интерфейсной линии, бит/сек
9600/19200/38400
Протокол обмена
Advantech ADAM 4017.4050
Напряжение питания, B:
- от внешнего источника питания
10…30
Потребляемая мощность при 12В не более, Вт
2
Габаритные размеры, мм
110х70х50
