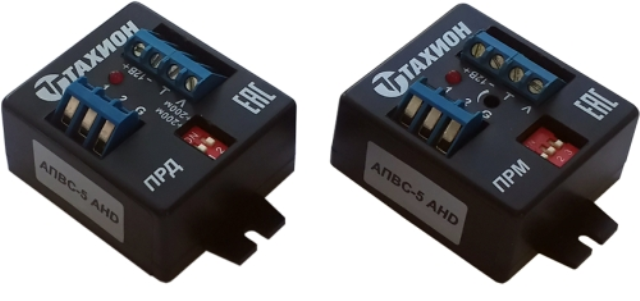

Комплект устройств для передачи видеосигнала по витой паре
Назначение изделия
Аппаратура передачи видеосигнала АПВС–5 AHD предназначена для передачи как обычного TV-cигнала, так и TV-cигнала высокой чёткости стандарта AHD по витой паре кабеля ТППэп или по витой паре компьютерного кабеля UTP CAT 5E.
|
Тип видеосигнала CVBS; AHD |
Диапазон рабочих частот, МГц 0-15 |
|
Входное сопротивление передатчика, Ом 75 |
Напряжение питания DC, В 12 |
|
Выходное сопротивление приемника, Ом 75 |
Ток потребления, мА 50 |
|
Номинальный уровень входного и выходного видеосигнала, В 1 |
Грозозащита Да |
|
Дальность передачи видеосигнала, м ТПП-1100 ; UTP-900 |
Диапазон рабочих температур, °С -40…+50 |
|
Диапазон регулировки уровня выходного видеосигнала, дБ 3 |
Габаритные размеры, мм 64х42.5х25.8 |
Тип видеосигнала
CVBS; AHD
Входное сопротивление передатчика, Ом
75
Выходное сопротивление приемника, Ом
75
Номинальный уровень входного и выходного видеосигнала, В
1
Дальность передачи видеосигнала, м
ТПП-1100 ; UTP-900
Диапазон регулировки уровня выходного видеосигнала, дБ
3
Диапазон рабочих частот, МГц
0-15
Напряжение питания DC, В
12
Ток потребления, мА
50
Грозозащита
Да
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
64х42.5х25.8
