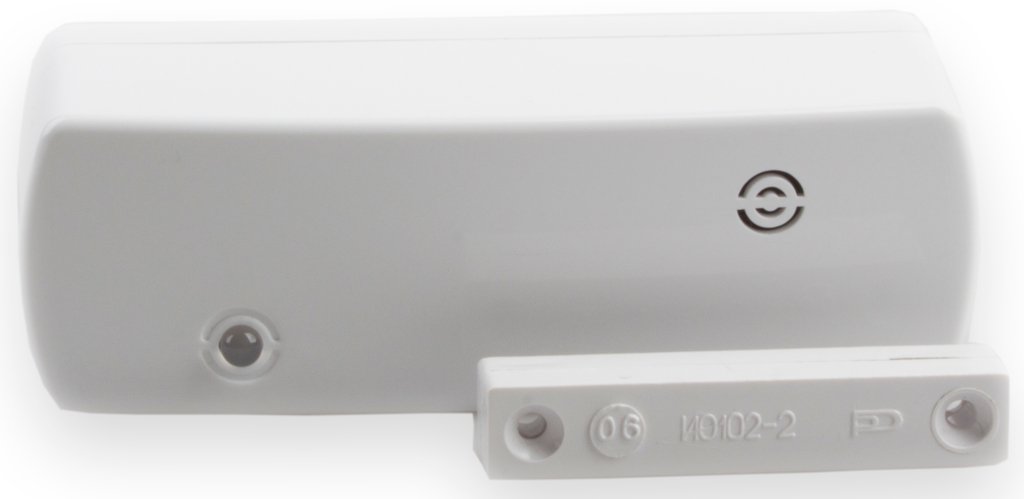

СН-СМК
Извещатель охранный магнитоконтактный радиоканальный
- Описание и характеристики
- Типовые решения 1
- Вопросы
- Видеоматериалы 1
Описание и характеристики
Характеристики
Тип контактов НЗ | Расстояние между магнитом и герконом, мм: |
- при размыкании контактов, более 15 | - при замыкании контактов, менее 5 |
Параметры радиоканала: | - протокол обмена СН-Контакт-Р (Си-Норд) |
- диапазон рабочих частот, МГц 433…434 | - излучаемая мощность, мВт не более 10 |
- период передачи контрольных сигналов, сек 10…600 | Напряжение питания, B: |
- от основного источника питания CR123A (3В) | - от резервного источника питания CR2032 (3В) |
Степень защиты IP30 | Диапазон рабочих температур, °С -20…+50 |
Габаритные размеры, мм: | - корпус геркона 112х41х32 |
Масса, не более, кг 0.1 |
Назначение изделия
Предназначен для установки на двери, окна, другие конструктивные элементы.
Отправляет сообщение о тревоге на контрольную панель Норд GSM WRL при открытии или смещении дверей, окон в охраняемом помещении. Передает сообщения по двунаправленному каналу связи в диапазоне частот 433,05—434,79 МГц. Автоматически переходит на резервную частоту при сложной помеховой обстановке на основной частоте.
Особенности
- радиообмен инициируется датчиком с периодом 10,15, 30, 60, 300 и 600 секунд, выбранном при настройке контрольной панели. Сообщения о тревоге и вскрытии корпуса передаются немедленно;
- имеет встроенный резервный источник электропитания. Отправляет сообщение о низком заряде основного и резервного элементов питания на контрольную панель;
- режимы работы датчика отображаются двухцветным светодиодным индикатором;
- контролирует вскрытие корпуса и отрыв от монтажной поверхности;
- обеспечивает контроль одной линии и / или встроенного геркона;
- устойчив к воздействиям электромагнитных помех третьей степени жёсткости.
Документация
Этикетка292.38 КБ
