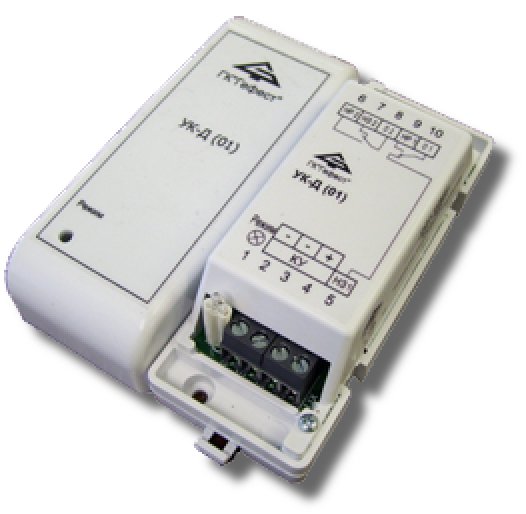

Устройство коммутации и диагностики

Код: 241799 Производитель: Гефест
  • 720,00 /шт
    Розничная
  • 720,00 /шт
    Мелкий опт
  • 720,00 /шт
    Оптовая
В наличии(подробнее)
Краткое описание:Устройство контроля и диагностики для работы в составе многокомпонентного прибора управления пожарного ППУ «Гефест»; 2 релейных выхода с перекидными контактами; U-линии связи20…28 В; I-потр.30 мА (в режиме "ПУСК"); U-коммут.250 В/3А; IP20; t-раб.-40…+55°C; 106х42х37 мм
Описание товара

Назначение изделия

УК-Д(01) входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи управляющего устройства: центральный блок, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
УК-Д(01) применяется для включения / отключения устройств промышленной и пожарной автоматики.

Особенности

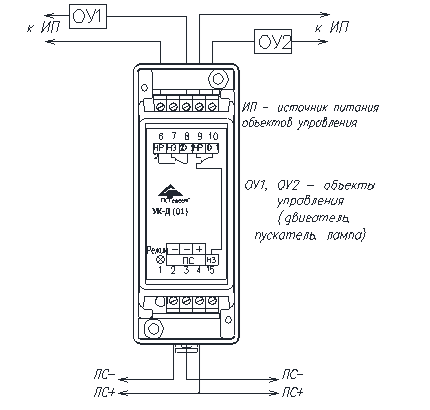

Для коммутации нагрузки в УК-Д(01) имеются две группы переключающих контактов.

Число подключаемых в ЛС устройств коммутации и диагностики УК-Д(01) определяется при проектировании, исходя из суммарного тока потребления устройствами, подключенными к ЛС.

Технические характеристики
  • Напряжение питания, B:
  • - по соединительной линии 20…28
  • Ток потребления, мА:
  • - в дежурном режиме не более 8
  • - в режиме «НЕИСПРАВНОСТЬ» 8
  • - в режиме «ПУСК» 30
  • Параметры релейных выходов:
  • - кол-во релейных выходов 2
  • - коммутируемое напряжение, В DC30/AC250
  • - коммутируемый ток, А 3
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -30…+55
  • Габаритные размеры, мм 106х42х37
Напряжение питания, B:
- кол-во релейных выходов 2
- по соединительной линии 20…28
- коммутируемое напряжение, В DC30/AC250
Ток потребления, мА:
- коммутируемый ток, А 3
- в дежурном режиме не более 8
Степень защиты IP20
- в режиме «НЕИСПРАВНОСТЬ» 8
Диапазон рабочих температур, °С -30…+55
- в режиме «ПУСК» 30
Габаритные размеры, мм 106х42х37
Параметры релейных выходов:
Документация
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
