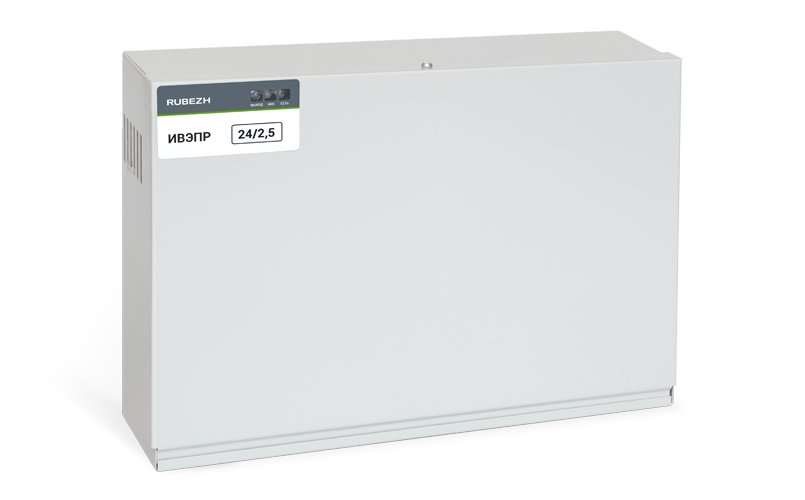

ИВЭПР 24/2,5 2x17-Р БР
Источник вторичного электропитания резервированный
- Описание и характеристики
- Вопросы
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервный | Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
Диагностические выходы тип "ОК": "Авария" | Напряжение питания, B: |
- от сети переменного тока 130…265 | Потребляемая мощность: |
- от сети переменного тока 85 Вт | Потребляемый ток: |
- при питании от резервного источника питания, А 0.04 | Выходное напряжение, В: |
- при питании от сети переменного тока 26.8…27.6 | - при питании от аккумуляторной батареи 20.3…27.0 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 | Выходной ток, А: |
- номинальный при наличии основного питания 2.5 | - максимальный при наличии основного питания 3 |
Тип используемого аккумулятора 12 В 17 А·ч | Количество аккумуляторов, шт 2 |
Защита от короткого замыкания Есть | Защита аккумулятора от глубокого разряда Есть |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20.3…21.3 | Ток заряда аккумуляторной батареи, А 0.4 |
Степень защиты IP20 | Диапазон рабочих температур, °С -10…+50 |
Габаритные размеры мм 372х86х253 |
Назначение изделия
Источник питания номинальным постоянным напряжением 24 В и выходным током до 2,5 А. Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.
Особенности
Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ, соединяемых последовательно. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
В состав схемы ИВЭПР 24/2,5 входит «электронный ключ», позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
