Устройство радиопередающее
Назначение изделия

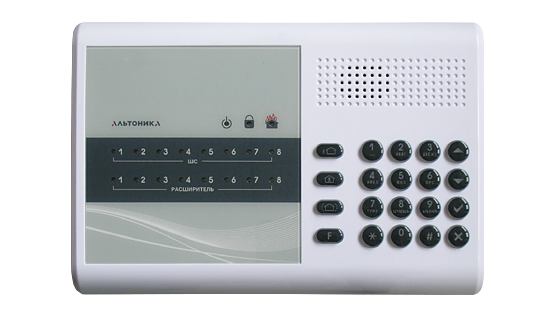

Приборы дополнены встроенной клавиатурой для постановки/снятия с охраны, ЖК-индикатором (RS-202TX8NL), адресной линией для подключения пожарных извещателей Leonardo System Sensor (RS-202TX8NL), дополнительными светодиодами для индикации связи с расширителями RS-202X8 и RS-202X2.
Имеют возможность подключения модуля GSM-PRO с поддержкой 2-х SIM-карт для создания дублирующего канала связи.
|
Количество ШС 8 |
- релейного выхода 125АС/0.5А |
|
Количество разделов 8 |
Напряжение питания, B: |
|
Способ управления режимами работы кнопки на лицевой панели; ключ ТМ |
- от сети переменного тока - |
|
Внешние интерфейсы для обмена, программирования и управления RS-485 |
- от внешнего источника питания 10…15 |
|
Длительность звучания выносного звукового оповещателя, мин - |
- от дополнительного источника - |
|
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
|
- в дежурном режиме 12 |
- при питании от внешнего источника питания 500 |
|
- при разомкнутом состоянии ШС - |
- при питании от дополнительного источника питания - |
|
Ток ШС в дежурном режиме, мА - |
- при питании от встроенного аккумулятора, мА - |
|
Номинальное сопротивление выносного резистора, кОм 5.6 |
Потребляемая мощность: |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более - |
- от сети переменного тока - |
|
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов - |
|
- кол-во выходов типа "Открытый коллектор" - |
Емкость аккумулятора, Ач - |
|
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
|
Максимально допустимые токи и напряжения: |
Степень защиты - |
|
- на выходе "звуковой оповещатель" - |
Диапазон рабочих температур, °С -20…+50 |
|
- на выходе "световой оповещатель" - |
Габаритные размеры, мм 220х150х40 |
|
- выход для питания извещателей - |
Количество ШС
8
Количество разделов
8
Способ управления режимами работы
кнопки на лицевой панели; ключ ТМ
Внешние интерфейсы для обмена, программирования и управления
RS-485
Длительность звучания выносного звукового оповещателя, мин
-
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
12
- при разомкнутом состоянии ШС
-
Ток ШС в дежурном режиме, мА
-
Номинальное сопротивление выносного резистора, кОм
5.6
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
-
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
-
- кол-во выходов типа "Сухой контакт"
3
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
-
- на выходе "световой оповещатель"
-
- выход для питания извещателей
-
- релейного выхода
125АС/0.5А
Напряжение питания, B:
- от сети переменного тока
-
- от внешнего источника питания
10…15
- от дополнительного источника
-
Ток потребления, мА:
- при питании от внешнего источника питания
500
- при питании от дополнительного источника питания
-
- при питании от встроенного аккумулятора, мА
-
Потребляемая мощность:
- от сети переменного тока
-
Кол-во устанавливаемых аккумуляторов
-
Емкость аккумулятора, Ач
-
Материал корпуса
Пластик
Степень защиты
-
Диапазон рабочих температур, °С
-20…+50
Габаритные размеры, мм
220х150х40
