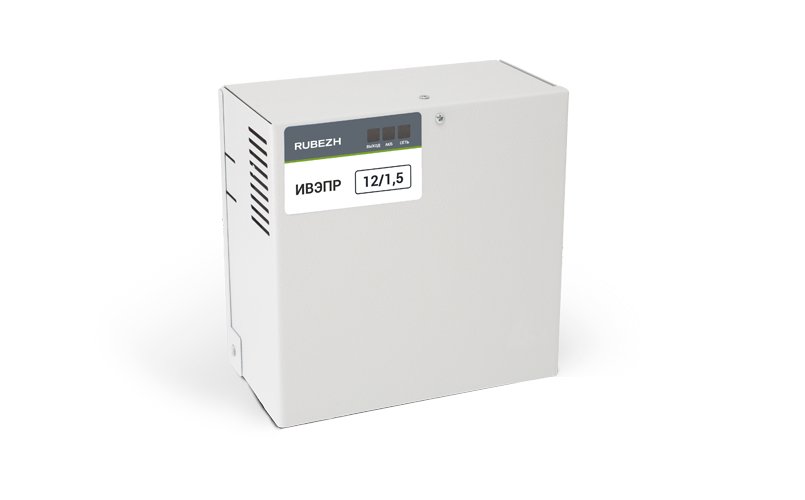

Источник вторичного электропитания резервированный

Код: 233634 Производитель: Рубеж
  • 1 614,00 /шт
    Розничная
  • 1 565,00 /шт
    Мелкий опт
  • 1 516,00 /шт
    Оптовая
В наличии
Краткое описание:Uвых.12В, Iвых.1.5А(до 4А кратковрем.), Uвх.140…250В, Pпотр.40Вт, защита от КЗ и разряд., свет.индикац., вых."СК"(АВАРИЯ), под АКБ 1х12В/7Ач, IP20, tраб.-10…+50°С, 194х81х180мм, метал.корпус
Описание товара

Назначение изделия

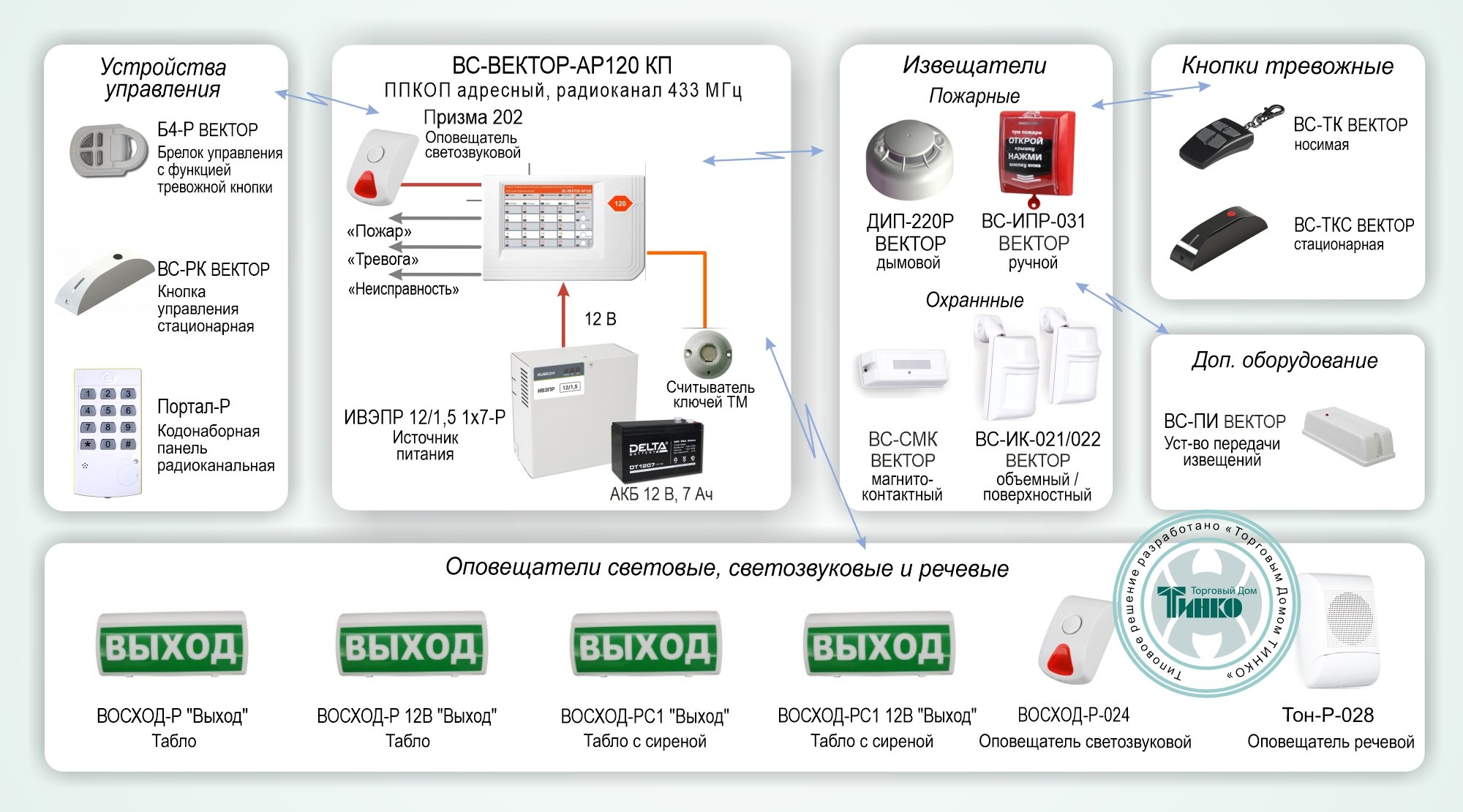

Предназначен для стабильного круглосуточного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения. В схеме ИВЭПР 12/1,5 применён "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока её заряда. Данное схемное решение позволяет продлить срок службы аккумуляторной батареи. ИВЭПР 12/1,5 имеет широкий диапазон питающих напряжений 130...265 В, что позволяет гарантировать стабильную работу и питать оборудование в удалённых сельских районах и местах с некачественным электроснабжением, Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Особенности

- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
– при наличии сети 230 В - светится зеленым светом;
– при отсутствии сети 230 В - не светится.
Индикатор АКБ:
– при наличии исправной и заряженной АКБ - светится зеленым цветом;
– при неправильном подключении (переполюсовке) АКБ - светится красным цветом;
– при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
– при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
– при отсутствии выходного напряжения – не светится.
На выходе «Авария» присутствует напряжение +12 В (между клеммами «3» и «⊥») если выполняются 3 условия:
– наличие сети 230 В;
– наличие исправной и заряженной АКБ;
– наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0…0,9 В.
В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):
при наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» - разомкнуты;
при отсутствии любого из вышеперечисленного – контакты реле «1» и «3» разомкнуты, «2» и «3» - замкнуты.

Технические характеристики
  • Тип устройстваИсточник вторичного электропитания резервированный
  • Световая индикация"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
  • Диагностические выходытип "СК": "АВАРИЯ"
  • Напряжение питания, B:
  • - от сети переменного тока140…260
  • Потребляемая мощность:
  • - от сети переменного тока 40 Вт
  • Потребляемый ток:
  • - при питании от резервного источника питания, А0.04
  • Выходное напряжение, В:
  • - при питании от сети переменного тока13.3…13.8
  • - при питании от аккумуляторной батареи10.8…13.5
  • Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более100
  • Выходной ток, А:
  • - номинальный при наличии основного питания1.5
  • - максимальный при наличии основного питания4
  • Тип используемого аккумулятора12В 7 Ач
  • Количество аккумуляторов, шт1
  • Защита от короткого замыканияЕсть
  • Защита аккумулятора от глубокого разрядаЕсть
  • Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.1…10.7
  • Ток заряда аккумуляторной батареи, А0.35
  • Степень защитыIP20
  • Диапазон рабочих температур, °С-10…+50
  • Габаритные размеры, мм194х81х181
Тип устройстваИсточник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
- номинальный при наличии основного питания1.5
Диагностические выходытип "СК": "АВАРИЯ"
- максимальный при наличии основного питания4
Напряжение питания, B:
Тип используемого аккумулятора12В 7 Ач
- от сети переменного тока140…260
Количество аккумуляторов, шт1
Потребляемая мощность:
Защита от короткого замыканияЕсть
- от сети переменного тока 40 Вт
Защита аккумулятора от глубокого разрядаЕсть
Потребляемый ток:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.1…10.7
- при питании от резервного источника питания, А0.04
Ток заряда аккумуляторной батареи, А0.35
Выходное напряжение, В:
Степень защитыIP20
- при питании от сети переменного тока13.3…13.8
Диапазон рабочих температур, °С-10…+50
- при питании от аккумуляторной батареи10.8…13.5
Габаритные размеры, мм194х81х181
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более100
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
