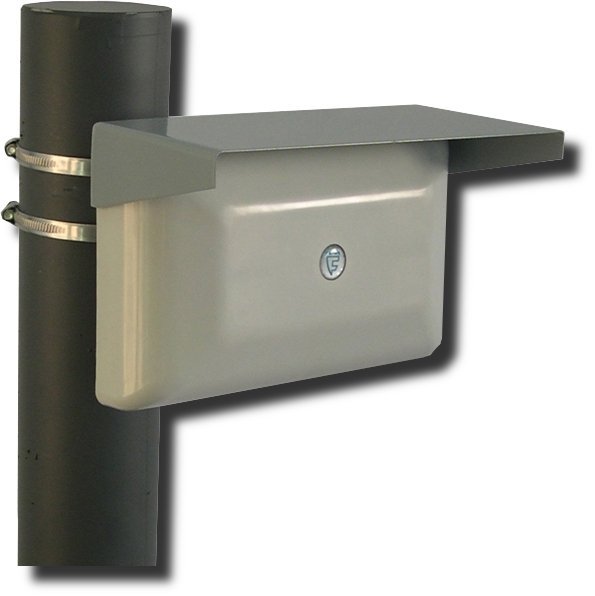

Зебра-60 (тип линзы-объемная)

Извещатель охранный радиоволновый объемный

Код: 233487 Производитель: Охранная техника
  • 20 500,00 /шт
    Розничная
  • 20 500,00 /шт
    Мелкий опт
  • 20 500,00 /шт
    Оптовая
В наличии
Краткое описание:Извещатель охранный радиоволновой однопозиционный «ОБЪЕМ», f-раб.9,2...9,6 ГГц, длина ЗО 5...60м; ширина ЗО - 15м; высота ЗО - 15м; U-пит.12...30В; P-потр.0,6Вт; 1 вых."СК"; RS-485; t-раб.-50...+80°C; 210х135х55мм. В комплекте: извещатель, кожух защитный
Описание товара

Назначение изделия

Извещатели радиоволновые однопозиционные ЗЕБРА-60 (объем, штора, веер) предназначены для охраны участков периметра, открытых и закрытых площадок, складов, тоннелей, эстакад.
Извещатель имеет объемную зону обнаружения, создаваемую электромагнитным излучением. Принцип действия извещателя основан на методе линейно-частотной модуляции. Излучаемые извещателем электромагнитные волны, отражаясь от окружающих предметов, попадают на его СВЧ-приемник. При появлении в охраняемой зоне нарушителя, происходят изменения в принимаемом сигнале, обусловленные доплеровским эффектом, что активизирует выдачу извещателем тревожного извещения.

Особенности

Извещатель является прибором нового поколения. Высокий "интеллект" извещателя обеспечен применением для обработки сигнала цифрового сигнального процессора, что позволило качественно повысить функциональные и эксплуатационные характеристики извещателя.

Процессорная обработка сигнала и разбивка зоны обнаружения на 12 подзон у извещателей позволяет сделать чувствительность равномерной по всей длине зоны обнаружения, четко определить ее границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения.
Извещатель выпускается с рабочей частотой излучения 9,375 ГГц.
При отключении одной или нескольких подзон можно организовать зоны "санкционированных" проходов на охраняемом участке, например, для передвижения людей через проходную или транспорта через ворота.
Деление зоны обнаружения на подзоны позволило повысить помехоустойчивость к птицам и мелким животным в зоне обнаружения и воздействию метеофакторов по сравнению с другими аналогичными однопозиционными радиоволновыми извещателями.
Модификации ЗЕБРА-60 (штора) и ЗЕБРА-60 (веер) имеют нестандартную (для однопозиционных извещателей) форму зоны обнаружения и могут использоваться в местах, где невозможно использовать двухпозиционный извещатель. Извещатели рекомендуется также применять для организации охраны складов, хранилищ, ангаров, больших помещений, т.к. зона обнаружения этого извещателя имеет вид "шторы" или "веера" и при этом для исключения взаимного влияния извещатель по заказу может поставляться с различными частотными литерами (до 4-х литер).
Все настройки в извещателях ЗЕБРА-60 можно проконтролировать или изменить с помощью органов регулировки или с ПЭВМ. Подключение извещателя к компьютеру через USB и RS-485.
В извещателе имеется функция "АНТИМАСКИНГ" для определения преднамеренной деактивации извещателя.
При эксплуатации извещателей на улице для уменьшения влияния атмосферных осадков - дождя и снега, следует использовать защитный козырек.

Технические характеристики
  • Рабочая частота, ГГц9.200…9.600
  • ПрограммированиеUSB; RS485
  • Параметры зоны обнаружения:
  • - дальность, м5…60
  • - максимальная высота, м15
  • - максимальная ширина, м15
  • Обнаруживаемая скорость движения, м/сек0.3…8
  • Параметры тревожного выхода:
  • - тип контактовнормально-замкнутые
  • - длительность тревожного извещения, сек3
  • - коммутируемое напряжение, В50
  • - коммутируемый ток, А0.1
  • - тампересть
  • Выходной интерфейсRS485
  • Защита от маскированияесть
  • Время технической готовности после подачи питания, с5
  • Напряжение питания, B:
  • - от внешнего источника питания10…30
  • Потребляемая мощность, Вт1.0
  • Диапазон рабочих температур, °С-50…+80
  • Габаритные размеры, мм210х135х75
  • Масса, не более, кг0.5
Рабочая частота, ГГц9.200…9.600
- коммутируемый ток, А0.1
ПрограммированиеUSB; RS485
- тампересть
Параметры зоны обнаружения:
Выходной интерфейсRS485
- дальность, м5…60
Защита от маскированияесть
- максимальная высота, м15
Время технической готовности после подачи питания, с5
- максимальная ширина, м15
Напряжение питания, B:
Обнаруживаемая скорость движения, м/сек0.3…8
- от внешнего источника питания10…30
Параметры тревожного выхода:
Потребляемая мощность, Вт1.0
- тип контактовнормально-замкнутые
Диапазон рабочих температур, °С-50…+80
- длительность тревожного извещения, сек3
Габаритные размеры, мм210х135х75
- коммутируемое напряжение, В50
Масса, не более, кг0.5
Документация
  • Варианты использования
  • Пример установки извещателя 1
  • Пример установки извещателя 2
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
