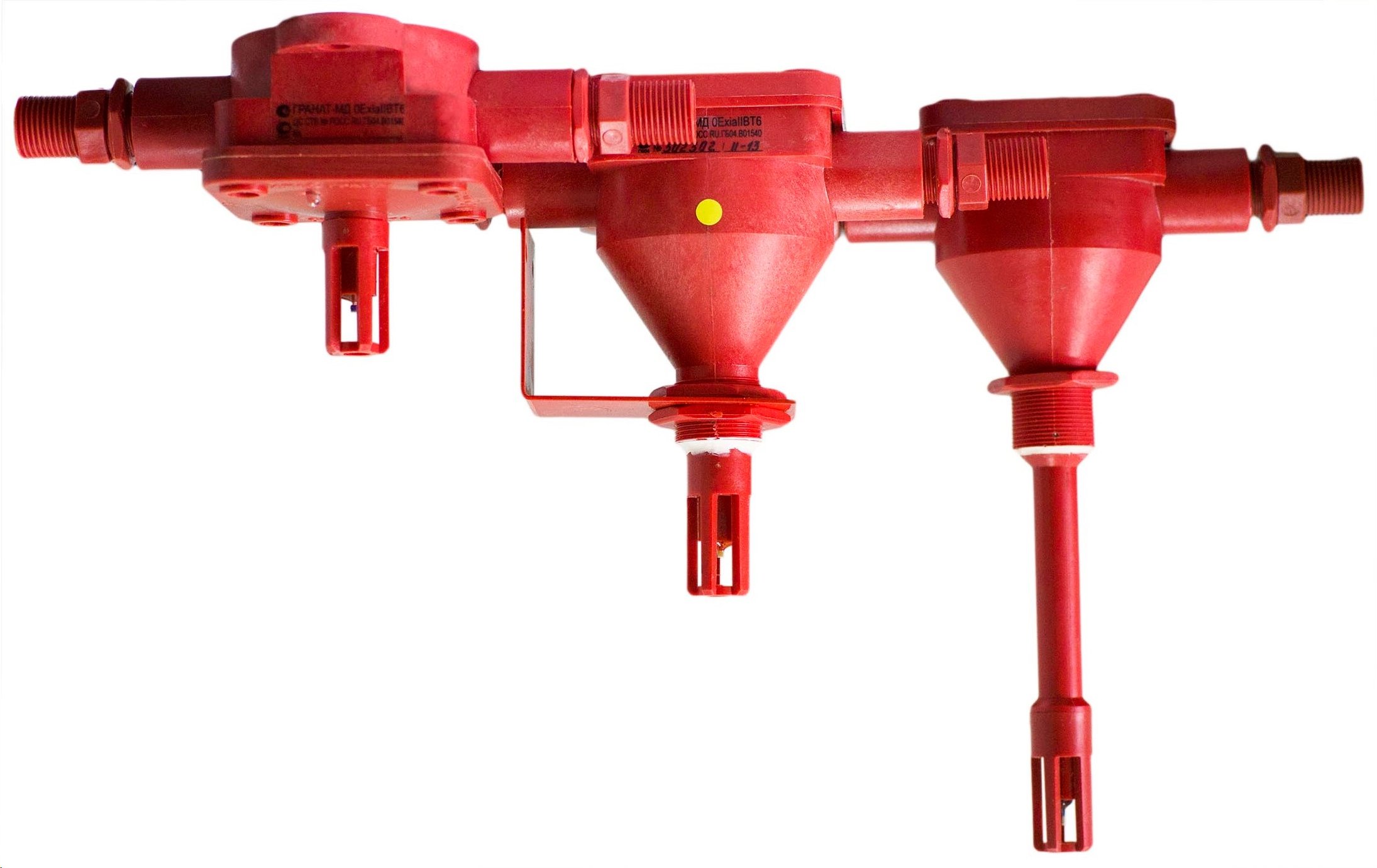

ИП 101 "Гранат-МД" потолочный 2КВ, двухвводный (проходной)
Извещатель тепловой максимально-дифференциальный взрывозащищенный
- Описание и характеристики
- Вопросы
Описание и характеристики
Характеристики
Тип извещателя двухпроводный | Маркировка по взрывозащите 0ExiaIIBT6 |
Температура срабатывания, °С А2,A3,B,C,D,E | Световая индикация "Дежурный режим"; "Пожар" |
Напряжение питания, B: | - по шлейфу сигнализации 4…27 |
Ток потребления, мА: | - в дежурном режиме 0.05 |
- в режиме «ПОЖАР» 11.25 | Габаритные размеры, мм: |
- диаметр 108 | - высота 99 |
Степень защиты IP67 | Диапазон рабочих температур, °С -55…+85 |
Масса, не более, кг 0.6 |
Назначение изделия
Извещатель ИП101 Гранат-МД является модернизированным вариантом исполнения взрывозащищенного извещателя ИП101 Гранат СПР.425212.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.
По характеру реакции на повышении температуры ИП101 Гранат-МД является максимально-дифференциальным класса R по классификации ГОСТ Р 53325-2009. Наличие дифференциального канала позволяет отследить возгорание на ранней его стадии.
Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.
ИП 101 Гранат-МД имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi:1200 пФ, Ui:27B, Ii:13,5 мА, Рi:0,4 Вт» по ГОСТ Р 52350.11.
Особенности
вариант для монтажа на потолках помещений, по конструкции корпуса может быть как двухвводным (проходным), так и одновводным (оконечным)
Дополнительное оборудование
Транспортные характеристики
С 1991 года предприятие «Спецприбор» сосредоточено на производстве взрывозащищённых решений. Пожарная сигнализация на базе приборов серии «Яхонт-И» и извещателей ИП101 «Гранат», ИП535 «Гарант» успешно работает на крупных взрывоопасных объектах в составе систем автоматического пожаротушения.
