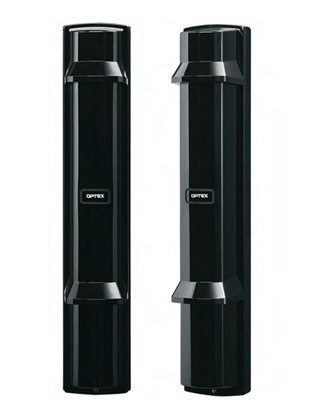

Извещатель охранный оптико-электронный линейный
Назначение изделия
Серия SmartLine™ – новое поколение активных 4-лучевых извещателей для средних и дальних дистанций. Извещатели новой серии унаследовали от предыдущих моделей активных ИК-извещателей OPTEX непревзойденное качество работы и приобрели ряд дополнительных функций, значительно упрощающих их монтаж и настройку.
Извещатели оснащены видоискателем с 2-кратным увеличением и имеют яркий цвет внутренней части корпуса, что позволяет более точно и быстро произвести визуальную настройку пары приемник-передатчик.
Для точной настройки на стороне приемника может быть использован опциональный прибор BAU-4, который позволяет автоматически настроить угол для обеспечения максимально высокого уровня сигнала.
Особенности
- двойная импульсная синхронизация лучей;
- высокоточная 4-лучевая оптическая система;
- асферические линзы высокого качества;
- система погодной дисквалификации;
- регулируемое время прерывания лучей (50 - 500 мсек.);
- герметичный корпус, защищенный от насекомых, пыли, дождя, обмерзания и росы (класс защиты – IP-65);
- видоискатель с 2-кратным увеличением, яркий цвет внутренней части корпуса для облегчения настройки.
Дополнительное оборудование
(232460) - BC-4, крышка задняя
(251280) - PSC-4, крышка боковая
(251279) - ABC-4, крышка верхняя
(277323) - AX-4, Кронштейн
(251282) - BAU-4, прибор для точной настройки извещателей
|
Чувствительный элемент 4 ИК луча |
- коммутируемый ток, А 0.2 |
|
Регулировка чувствительности нет |
- тампер есть |
|
Параметры ИК канала: |
Напряжение питания, B: |
|
- тип зоны обнаружения линейная |
- постоянного тока 10.5…30 |
|
- дальность, м 60 |
Ток потребления, мА: |
|
- наличие антисаботажной зоны нет |
- в дежурном режиме 38 |
|
Параметры тревожного выхода: |
Степень защиты IP65 |
|
- тип контактов перекидные |
Диапазон рабочих температур, °С -60…+60 |
|
- длительность тревожного извещения, сек 2 |
Габаритные размеры, мм 448х79х98 |
|
- коммутируемое напряжение, В 30 |
Масса, не более, кг 2.4 |
Чувствительный элемент
4 ИК луча
Регулировка чувствительности
нет
Параметры ИК канала:
- тип зоны обнаружения
линейная
- дальность, м
60
- наличие антисаботажной зоны
нет
Параметры тревожного выхода:
- тип контактов
перекидные
- длительность тревожного извещения, сек
2
- коммутируемое напряжение, В
30
- коммутируемый ток, А
0.2
- тампер
есть
Напряжение питания, B:
- постоянного тока
10.5…30
Ток потребления, мА:
- в дежурном режиме
38
Степень защиты
IP65
Диапазон рабочих температур, °С
-60…+60
Габаритные размеры, мм
448х79х98
Масса, не более, кг
2.4
