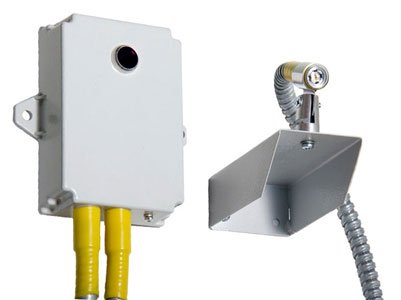

Извещатель пожарный пламени взрывозащищенный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Извещатель предназначен для обнаружения возгораний, сопровождающихся появлением открытого пламени.
Особенности
Электронные блоки извещателей «Спектрон-220ех» являются взрывозащищённым оборудованием и могут устанавливаться во взрывоопасных зонах в соответствии с маркировкой.
При монтаже исключить попадание прямого или зеркально-отраженного солнечного излучения на чувствительный или оптический элемент Извещателя; исключить из зоны контроля Извещателя объекты с изменяющейся интенсивностью свечения в диапазоне частот 4-10 Гц (печи, камины, мощные калориферы, неисправные осветительные приборы, движущиеся источники и т.п.); не устанавливать Извещатель и его выносной элемент на вибрирующие конструкции (предпочтительным местом монтажа являются элементы каркаса здания: колонны, несущие стены). Оптимальным местом установки Извещателя или его выносного элемента является зона вблизи потолка над оконными проемами в углу помещения, оптическая ось при этом ориентируется по диагонали помещения.
При прохождении кабеля через стены следует применять герметизирующую муфту (поставляется
опционально по отдельному заказу). Муфта устанавливается в разрыв металлорукава кабеля выносного
элемента при изготовлении извещателя. При заказе следует указать на каком расстоянии от электронного
блока установить герметизирующую муфту.
Дополнительная информация
Пример заказа:
Извещатель пожарный пламени ИП330-3-3 «Спектрон-220», L=12м, длина
кабеля от электронного блока (извещателя) до ГМ =3м, количество 15шт.
L – длина оптического кабеля в металлорукаве (кратно 1м).
ГМ – герметизирующая муфта.
Дополнительное оборудование
(202592) - Кабель выносного оптического элемента для извещателя "Спектрон-210/220". Длина от 1 до 200 м, указывается при заказе.
(215932) - МК-03, Монтажная коробка для подключения извещателей пламени в 2х или 4х проводные шлейфы сигнализации.
Тип извещателя 4-х проводный |
- по шлейфу сигнализации - |
Маркировка по взрывозащите 0ExsIIT6 |
Ток потребления, мА: |
Конструкция извещателя с выносным элементом на оптическом кабеле |
- в дежурном режиме не более 0.16 |
Диапазон регистрируемого излучения 0.8…1.1мкм (ИК) |
- в режиме «ПОЖАР» 3…22 |
Дальность обнаружения тестового очага пожара, м: |
Степень защиты IP68 |
- ТП-5 (нефтепродукты) 30 |
Диапазон рабочих температур, °С -50…+55 |
- ТП-6 (спирты) 12 |
Габаритные размеры, мм: |
Угол обзора, град: |
- извещатель 125х130х35 |
- в горизонтальной плоскости 90 |
- выносной чувствительный элемент 18х40 |
Напряжение питания, B: |
Масса извещателя, кг, не более 0.6 |
- постоянного тока 9…28 |
Тип извещателя
4-х проводный
Маркировка по взрывозащите
0ExsIIT6
Конструкция извещателя
с выносным элементом на оптическом кабеле
Диапазон регистрируемого излучения
0.8…1.1мкм (ИК)
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
30
- ТП-6 (спирты)
12
Угол обзора, град:
- в горизонтальной плоскости
90
Напряжение питания, B:
- постоянного тока
9…28
- по шлейфу сигнализации
-
Ток потребления, мА:
- в дежурном режиме не более
0.16
- в режиме «ПОЖАР»
3…22
Степень защиты
IP68
Диапазон рабочих температур, °С
-50…+55
Габаритные размеры, мм:
- извещатель
125х130х35
- выносной чувствительный элемент
18х40
Масса извещателя, кг, не более
0.6
