Источник вторичного электропитания резервированный
Назначение изделия
Источник предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и др. потребителей с номинальным напряжением питания 5/7,5/9/12 В постоянного тока и суммарной мощностью нагрузки до 25 Ватт. Уличное исполнение, корпус класса защиты IP56, под 1 АКБ 7 Ач.
Особенности

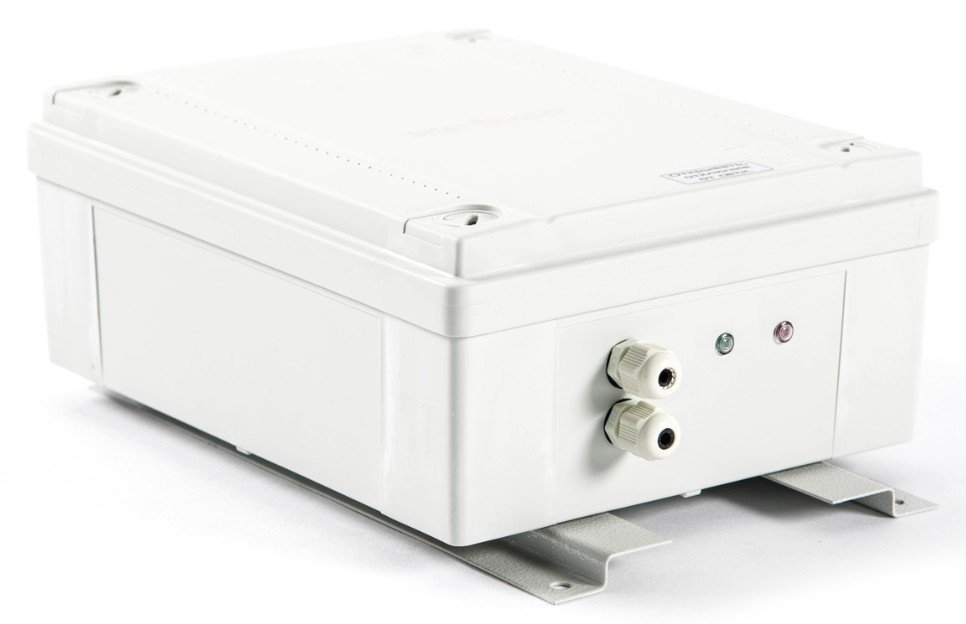

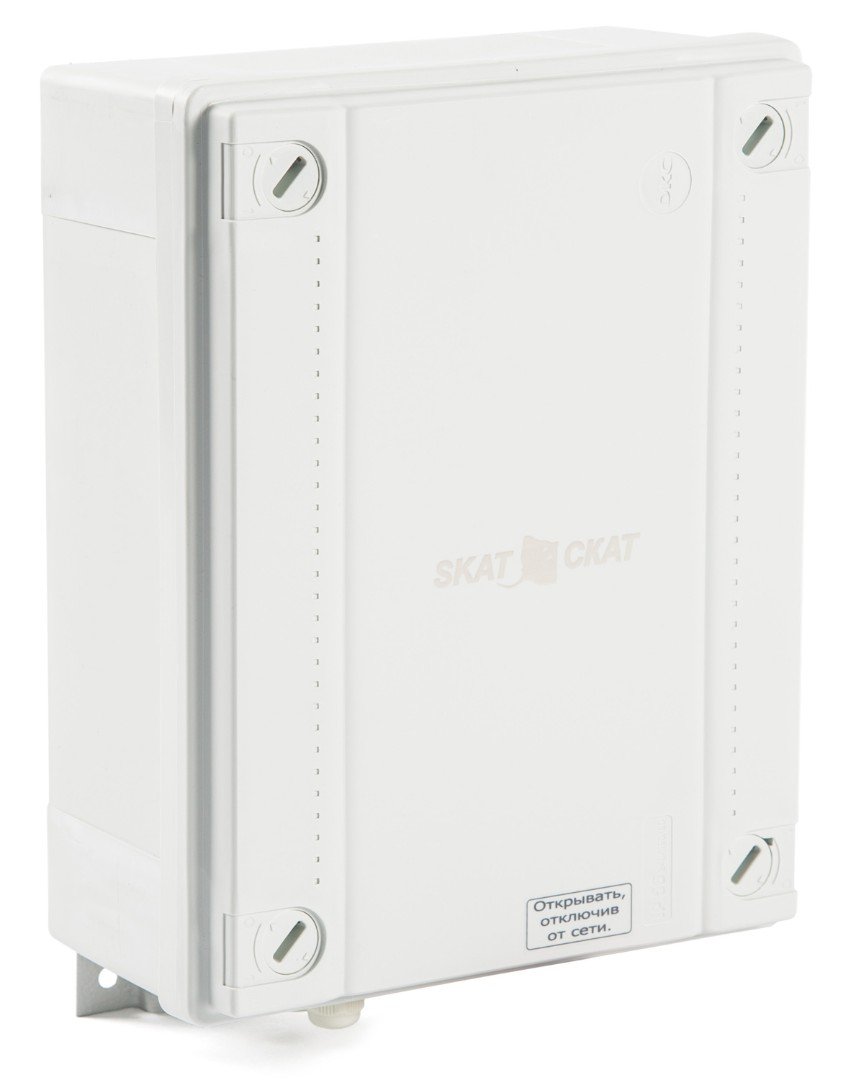

Уличное исполнение, корпус IP56

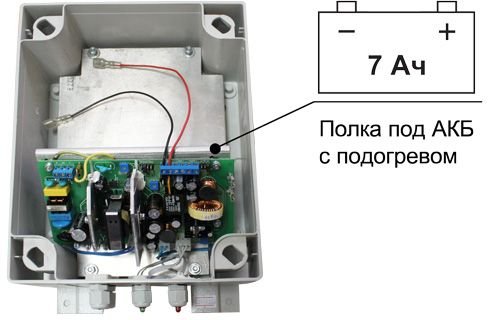

Подогрев АКБ. Не нужен термостат!
Регулируемый выход 5—9 В
Выход 12 В, 2 А
|
Напряжение питания, B: |
- по выходу OUT2 (7,5В) 0…2 |
|
- от сети переменного тока 170…250 |
- по выходу OUT2 (5В) 0…3 |
|
Постоянное выходное напряжение, В: |
Ограничение тока заряда АКБ 1.75 ; 0.7 ; 0.5 ; 0.3 |
|
- на выходе OUT1 11…14 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10.5…11.0 |
|
- на выходе OUT2, дискретно регулируемое перемычками и подстраиваемое резистором R60 5 ; 7.5 ; 9 |
Рекомендуемая емкость внешней АКБ, Ач 7 |
|
Номинальный выходной ток, А: |
Диапазон рабочих температур, °С -40…+40 |
|
- по выходу OUT1 0…1.85 |
Габаритные размеры, мм 275х200х115 |
|
- по выходу OUT2 (9В) 0…1.65 |
Масса, не более, кг 1.8 |
Напряжение питания, B:
- от сети переменного тока
170…250
Постоянное выходное напряжение, В:
- на выходе OUT1
11…14
- на выходе OUT2, дискретно регулируемое перемычками и подстраиваемое резистором R60
5 ; 7.5 ; 9
Номинальный выходной ток, А:
- по выходу OUT1
0…1.85
- по выходу OUT2 (9В)
0…1.65
- по выходу OUT2 (7,5В)
0…2
- по выходу OUT2 (5В)
0…3
Ограничение тока заряда АКБ
1.75 ; 0.7 ; 0.5 ; 0.3
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
10.5…11.0
Рекомендуемая емкость внешней АКБ, Ач
7
Диапазон рабочих температур, °С
-40…+40
Габаритные размеры, мм
275х200х115
Масса, не более, кг
1.8
