Блок расширения шлейфов
Назначение изделия

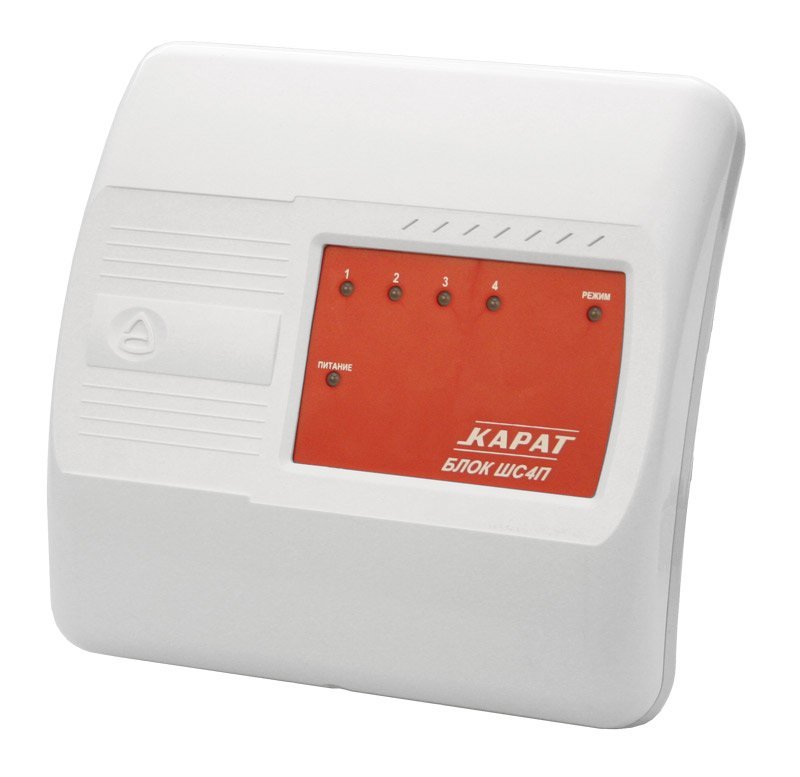

Блок расширения шлейфов сигнализации Блок ШС4П предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи информации о состоянии охранных и пожарных извещателей в центральный блок КАРАТ. Кроме того, БШС4П осуществляет прием и выполнение команд от центрального блока, а также запуск местного оповещения. В прибор встроен резервированный источник питания под аккумулятор 12 В, 2,2 А/ч.
Прибор КАРАТ позволяет подключить до 57-ми блоков расширения БШС4П. Подключение блока к прибору осуществляется по 2-х проводной линии.
Канал связи между ЦБ и внешними блоками БШС4П защищен несколькими способами, обеспечивающими гарантированную доставку и закрытость информации, а также серьезно осложняющими внешние попытки вмешательства в работу системы.
|
Информационная ёмкость (кол-во шлейфов) 4 |
- по выходу "ЛАМП" 400 |
|
Ток ШС в дежурном режиме, мА 1.5 |
Количество реле 2 |
|
Напряжение питания, В 11…14 |
Длина линии связи, м 1000 |
|
Ток потребления, мА: |
Диапазон рабочих температур: |
|
- в дежурном режиме не более 160 |
- эксплуатация -30…+50 |
|
- по выходу "ОПВ" 200 |
Габаритные размеры, мм 110х105х40 |
Информационная ёмкость (кол-во шлейфов)
4
Ток ШС в дежурном режиме, мА
1.5
Напряжение питания, В
11…14
Ток потребления, мА:
- в дежурном режиме не более
160
- по выходу "ОПВ"
200
- по выходу "ЛАМП"
400
Количество реле
2
Длина линии связи, м
1000
Диапазон рабочих температур:
- эксплуатация
-30…+50
Габаритные размеры, мм
110х105х40
