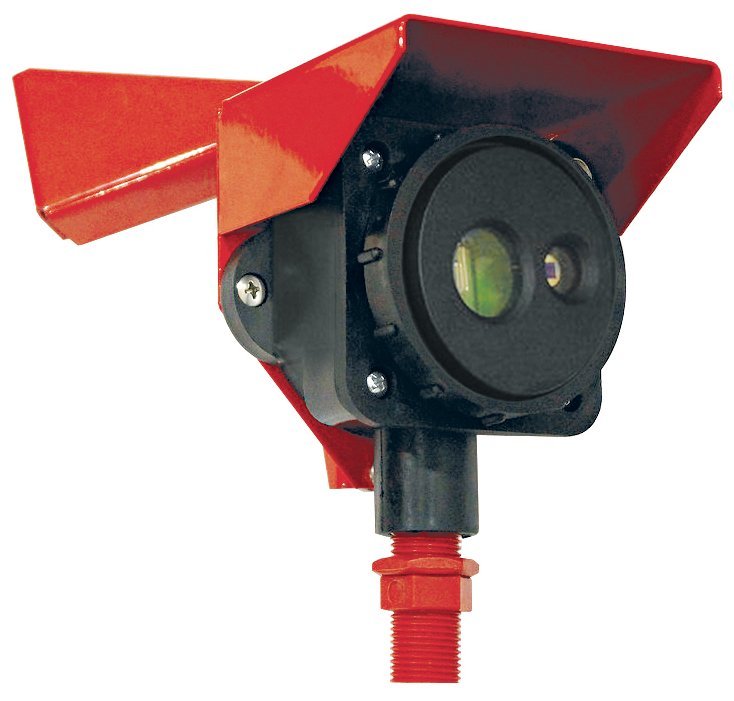

Извещатель пожарный пламени взрывозащищенный
Назначение изделия
Извещатель пожарный пламени ИП329 ИОЛИТ-Ex служит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов.
Извещатель пламени ИП329 ИОЛИТ-Ex реагирует на ультрафиолетовую составляющую излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты), так и с низким (спирты) дымообразованием.
Особенности
Извещатель ИП329 «ИОЛИТ-Ex» предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.10, имеет маркировку взрывозащиты 0ExiaIICT6, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя.
При установке извещателя вне взрывоопасных зон, он может работать практически с любыми приемно-контрольными приборами.
Электропитание извещателя пламени и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении 5…27 В.
При срабатывании тревожное извещение передается комплексом двух сигналов:
- электрическим, выражающимся в увеличении тока через извещатель;
- световым, выражающимся в непрерывном свечении встроенного светодиода.
Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам.
Извещатель может работать по одной из двух предустановленных тактик:
ТАКТИКА 1 – тактика адаптивного времени срабатывания (5…30сек) – позволяет обеспечить высокую дальность обнаружения за счет увеличения времени срабатывания.
ТАКТИКА 2 – тактика фиксированного времени срабатывания – решение о наличии пламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальше от извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения.
В дежурном режиме работа извещателя отображается кратковременными вспышками встроенного светодиода.
Извещатель пламени не реагирует на прямое солнечное излучение, излучение искусственных источников света, а также излучение нагретых тел.
Дополнительное оборудование
(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"
(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм
(299878) - Штуцер ШМ под метрическую резьбу М20х1,5
(222727) - Штуцер ШТ под трубу 1/2"
|
Тип извещателя 2-х проводный |
Напряжение питания, B: |
|
Маркировка по взрывозащите 0ExiaIICT6 |
- по шлейфу сигнализации 5…27 |
|
Конструкция извещателя со встроенным элементом |
Ток потребления, мА: |
|
Диапазон регистрируемого излучения 185…265нм (УФ) |
- в дежурном режиме не более 0.3 |
|
Дальность обнаружения тестового очага пожара, м: |
Степень защиты IP66 |
|
- ТП-5 (нефтепродукты) 50 |
Диапазон рабочих температур, °С -55…+55 |
|
- ТП-6 (спирты) 50 |
Габаритные размеры, мм: |
|
Угол обзора, град: |
- извещатель 185х140х60 |
|
- в горизонтальной плоскости 90 |
Масса извещателя, кг, не более 1.0 |
Тип извещателя
2-х проводный
Маркировка по взрывозащите
0ExiaIICT6
Конструкция извещателя
со встроенным элементом
Диапазон регистрируемого излучения
185…265нм (УФ)
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
50
- ТП-6 (спирты)
50
Угол обзора, град:
- в горизонтальной плоскости
90
Напряжение питания, B:
- по шлейфу сигнализации
5…27
Ток потребления, мА:
- в дежурном режиме не более
0.3
Степень защиты
IP66
Диапазон рабочих температур, °С
-55…+55
Габаритные размеры, мм:
- извещатель
185х140х60
Масса извещателя, кг, не более
1.0
