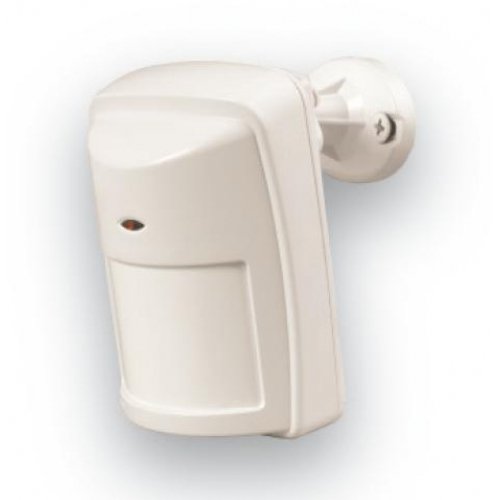

Извещатель охранный объемный оптико-электронный
Назначение изделия
«PATROL-201PET» - пассивный инфракрасный извещатель с двойным пироэлементом, предназначен для охраны жилых и производственных помещений.
Особенности
- «PATROL-201PET» игнорирует животных массой до 20 кг и высотой до 1 метра.
- Плавная регулировка чувствительности веса животного.
- Автоматический счётчик выбирает и считает уровни входящих импульсов согласно силе сигналов, поступающих на извещатель.
- Оригинальная оптическая линза Френеля обеспечивает чёткое фокусирование инфракрасного излучения каждой детектируемой зоны и защищает извещатель от ложных срабатываний на солнечный свет, автомобильные фары.
- Герметически изолированный пироэлектрический сенсор защищён от воздействия воздушных потоков и насекомых, что практически полностью ликвидирует главный источник ложного срабатывания извещателя.
- Гарантированная помехозащищённость от радиочастотных излучений (RFI помех). «PATROL-201PET» не реагирует на 10 ваттный передатчик в частотном диапазоне от 10MHz до 1000MHz в пределах одного метра.
- Реле извещателя – оптоэлектронный ключ с неограниченным количеством срабатываний.
Дополнительное оборудование
(225934) - UBL-1110, Универс. кронштейн для ИК извещателей Patrol, шаровой, внутрен.канал для провода
(246915) - UBL-1112, Универс. кронштейн (прямой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(246916) - UBL-1115, Универс. кронштейн (угловой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(234046) - Кронштейн большой (РИЭЛТА), Универс. настенно-потолочный кронштейн со сферическим шарниром, с большим углом поворота
|
Чувствительный элемент 2-х площадной PIR элемент |
- тип контактов нормально-замкнутые |
|
Регулировка чувствительности есть |
- длительность тревожного извещения, сек 3 |
|
Время разогрева, сек 40 |
- коммутируемое напряжение, В 60 |
|
Параметры ИК канала: |
- коммутируемый ток, А 0.1 |
|
- тип зоны обнаружения объемная |
- тампер есть |
|
- дальность, м 15 |
Напряжение питания, B: |
|
- ширина, м 20 |
- постоянного тока 8…16 |
|
- угол обзора, град 90 |
Ток потребления, мА: |
|
- рекомендуемая высота установки, м 2.1 |
- при напряжении питания 12 В 12 |
|
- наличие антисаботажной зоны есть |
Диапазон рабочих температур, °С -30…+50 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 |
Габаритные размеры, мм 93х66х46 |
|
Параметры тревожного выхода: |
Масса, не более, кг 0.09 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
есть
Время разогрева, сек
40
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
15
- ширина, м
20
- угол обзора, град
90
- рекомендуемая высота установки, м
2.1
- наличие антисаботажной зоны
есть
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…3
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
3
- коммутируемое напряжение, В
60
- коммутируемый ток, А
0.1
- тампер
есть
Напряжение питания, B:
- постоянного тока
8…16
Ток потребления, мА:
- при напряжении питания 12 В
12
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
93х66х46
Масса, не более, кг
0.09
