Извещатель охранный оптико-электронный двухпозиционный
Назначение изделия

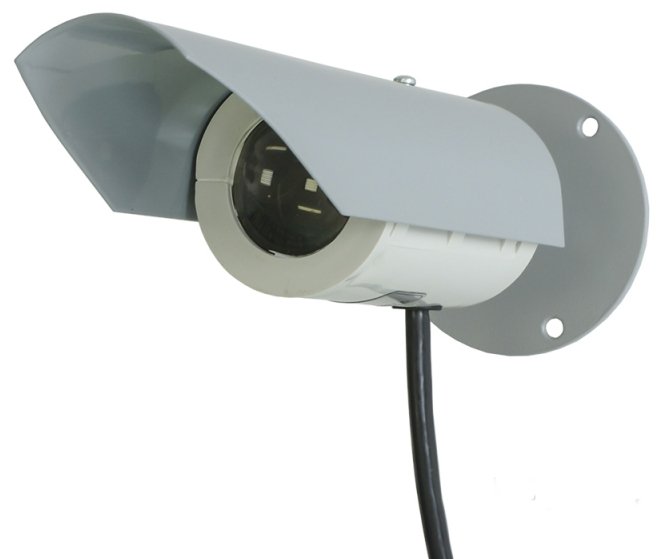

Извещатель активный оптико-электронный инфракрасный «МИК-02» предназначен для охраны участков периметра, отапливаемых или не отапливаемых помещений и выдачи тревожного извещения путем размыкания выходных контактов исполнительного реле при пересечении зоны обнаружения нарушителем. Извещатель блокирует охраняемое пространство путем создания однолучевых или многолучевых ИК - барьеров.
Особенности
Принцип действия извещателя основан на прерывании луча между излучателем и приемником.
Высокая помехоустойчивость к световым и электромагнитным помехам, защита от грозовых разрядов и высоковольтных наводок.
Выдача тревожного извещения при саботажной засветке или снижении питающего напряжения.
Эффективно использование таких извещателей на участках периметра с узкой зоной отчуждения, в узких коридорах и проходах, где радиолучевые средства могут быть не работоспособны или не выгодны в применении.
Извещатели могут быть применены на участках с близким расположением проезжей части и тротуаров.
|
Количество лучей 1 |
- коммутируемый ток, А 0.1 |
|
Время технической готовности после подачи питания, с 60 |
- тампер нет |
|
Параметры ИК канала: |
Напряжение питания, B: |
|
- тип зоны обнаружения линейная |
- постоянного тока 9…25 |
|
- дальность, м 5…50 (вне помещения); 5…150 (в помещении) |
Ток потребления, мА: |
|
- угол расходимости излучения, град 5 |
- не более 50 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…10 |
Степень защиты IP55 |
|
Параметры тревожного выхода: |
Диапазон рабочих температур, °С -40…+65 |
|
- тип контактов нормально-замкнутые |
Габаритные размеры, мм 185х55х55 |
|
- длительность тревожного извещения, сек 3 |
Масса, не более, кг 0.8 |
|
- коммутируемое напряжение, В 50 |
Количество лучей
1
Время технической готовности после подачи питания, с
60
Параметры ИК канала:
- тип зоны обнаружения
линейная
- дальность, м
5…50 (вне помещения); 5…150 (в помещении)
- угол расходимости излучения, град
5
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…10
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
3
- коммутируемое напряжение, В
50
- коммутируемый ток, А
0.1
- тампер
нет
Напряжение питания, B:
- постоянного тока
9…25
Ток потребления, мА:
- не более
50
Степень защиты
IP55
Диапазон рабочих температур, °С
-40…+65
Габаритные размеры, мм
185х55х55
Масса, не более, кг
0.8
