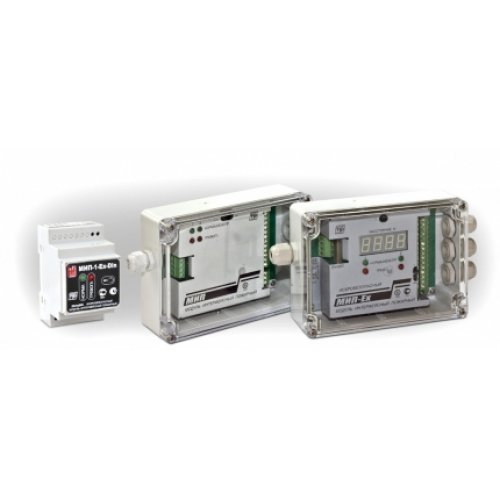

МИП-2-Ex / Модуль интерфейсный пожарный взрывозащищенный

Модуль интерфейсный пожарный взрывозащищенный

Код: 225354
Производитель: Спецприбор
16 440,00 /шт
Розничная цена
15 289,20 /шт
Оптовая цена
16 440,00 /шт
15 289,20 /шт
Краткое описание: Контроль 2ШС термокабеля типа PHSC (Protectowire Inc.) или аналогов., информат.-3; перекл. выходы 48В/0,2А, [Exia]IIC, U-пит 9...30В, IP65, t-раб.-40...+55°С, 220х125х55мм

Назначение изделия

Выполняет функции прибора приемно-контрольного пожарного и предназначен для контроля состояния извещателя пожарного линейного (термокабель) типа PHSC (Protectowire Inc.), PROLINE TH или их аналогов по всей его длине и выдачи дискретных сигналов о его состоянии во внешние цепи.
Область применения модулей МИП - системы пожарной сигнализации и автоматического пожаротушения объектов (в том числе взрывоопасных) с применением в качестве извещателя термокабеля Protectowire или его аналогов.
При этом, модули МИП могут применяться как самостоятельные приемно-контрольные приборы, обладающие всеми необходимыми функциями, так и в качестве промежуточного звена (барьера), обеспечивающего контроль термокабеля и работающего на некий приемно-контрольный прибор.

Особенности

высокая информативность – 3 типа принимаемых извещений
наличие режима калибровки
режим запоминания тревоги
наличие световой и звуковой сигнализации
вариант с «искробезопасными цепями»
высокая точность определения точки срабатывания

Модули МИП внесены в номенклатурный Справочник МТР ОАО "Газпром". Коды МТР 2149504 - 2149513

Дополнительная информация

Особенностью всех модулей МИП является возможность контроля удаленного термокабеля, подключенного к модулю обычным медным кабелем. При этом МИП осуществляет контроль замыкания в подводящих медных проводах и различает его от образующегося при пожаре замыкания в термокабеле. Для обеспечения данной функции осуществляется калибровка модуля после монтажа цепей шлейфов сигнализации.
Модули имеют адресные (по каждому ШС) гальванически разделенные выходы НОРМА и ТРЕВОГА для передачи во внешние цепи соответствующих извещений. Выходы являются переключающими (имеются нормально-замкнутая и нормально-разомкнутая группа) типа «сухой контакт». Передача извещений осуществляется путем переключения соответствующих групп выходных контактов.
Взрывозащищенные модули обеспечивают искробезопасность шлейфов сигнализации (линий термокабеля). Эти модули с входными искробезопасными электрическими цепями уровня iа подгруппы IIС относятся к связанному электрооборудованию (по ГОСТ Р 51330.10), имеют маркировку взрывозащиты [Exiа]IIС, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон помещений и наружных установок.

Количество шлейфов

2

Максимальное напряжение, коммутируемое выходными контактами, В

48

Искробезопасность шлейфа

да

Максимальный ток, коммутируемый выходными контактами, А

0.2

Индикация расстояния

нет

Степень защиты

IP65

Маркировка по взрывозащите

[Exia]IIC

Диапазон рабочих температур, °С

-40…+55

Напряжение питания, В

9…30

Габаритные размеры, мм

220х125х55

Потребляемый ток, мА

40

Масса прибора, кг

0.7

Количество шлейфов

2

Искробезопасность шлейфа

да

Индикация расстояния

нет

Маркировка по взрывозащите

[Exia]IIC

Напряжение питания, В

9…30

Потребляемый ток, мА

40

Максимальное напряжение, коммутируемое выходными контактами, В

48

Максимальный ток, коммутируемый выходными контактами, А

0.2

Степень защиты

IP65

Диапазон рабочих температур, °С

-40…+55

Габаритные размеры, мм

220х125х55

Масса прибора, кг

0.7

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
