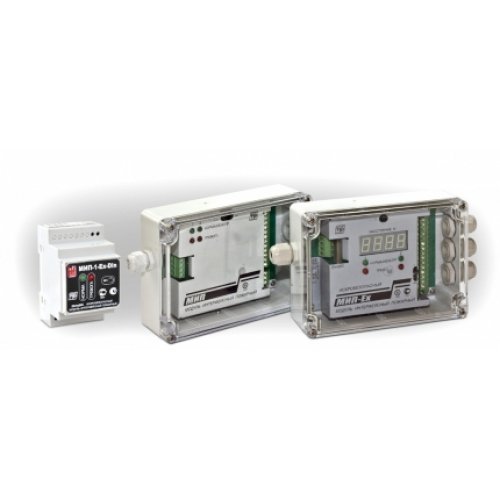

МИП-1-Ex-DIN / Модуль интерфейсный пожарный взрывозащищенный

Модуль интерфейсный пожарный взрывозащищенный

Код: 225353
Производитель: Спецприбор
Артикул производителя: 8784110004
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

16 800,00 /шт
Розничная цена
15 624,00 /шт
Оптовая цена
16 800,00 /шт
15 624,00 /шт
Доступность: до 10 дней

Краткое описание: Контроль 1ШС термокабеля типа PHSC (Protectowire Inc.) или аналогов., информат.-3; перекл. выходы 48В/0,2А, [Exia]IIC, U-пит 9...30В, IP20, t-раб.-40...+55°С, 55х100х65мм

Назначение изделия

Выполняет функции прибора приемно-контрольного пожарного и предназначен для контроля состояния извещателя пожарного линейного (термокабель) типа PHSC (Protectowire Inc.), PROLINE TH или их аналогов по всей его длине и выдачи дискретных сигналов о его состоянии во внешние цепи.
Область применения модулей МИП - системы пожарной сигнализации и автоматического пожаротушения объектов (в том числе взрывоопасных) с применением в качестве извещателя термокабеля Protectowire или его аналогов.
При этом, модули МИП могут применяться как самостоятельные приемно-контрольные приборы, обладающие всеми необходимыми функциями, так и в качестве промежуточного звена (барьера), обеспечивающего контроль термокабеля и работающего на некий приемно-контрольный прибор.

Особенности

высокая информативность – 3 типа принимаемых извещений
наличие режима калибровки
режим запоминания тревоги
наличие световой и звуковой сигнализации
вариант с «искробезопасными цепями»
высокая точность определения точки срабатывания

Модули МИП внесены в номенклатурный Справочник МТР ОАО "Газпром". Коды МТР 2149504 - 2149513

Дополнительная информация

Особенностью всех модулей МИП является возможность контроля удаленного термокабеля, подключенного к модулю обычным медным кабелем. При этом МИП осуществляет контроль замыкания в подводящих медных проводах и различает его от образующегося при пожаре замыкания в термокабеле. Для обеспечения данной функции осуществляется калибровка модуля после монтажа цепей шлейфов сигнализации.
Модули имеют адресные (по каждому ШС) гальванически разделенные выходы НОРМА и ТРЕВОГА для передачи во внешние цепи соответствующих извещений. Выходы являются переключающими (имеются нормально-замкнутая и нормально-разомкнутая группа) типа «сухой контакт». Передача извещений осуществляется путем переключения соответствующих групп выходных контактов.
Взрывозащищенные модули обеспечивают искробезопасность шлейфов сигнализации (линий термокабеля). Эти модули с входными искробезопасными электрическими цепями уровня iа подгруппы IIС относятся к связанному электрооборудованию (по ГОСТ Р 51330.10), имеют маркировку взрывозащиты [Exiа]IIС, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон помещений и наружных установок.
Модули предназначены для установки в герметичный шкаф (стойку).

Количество шлейфов

1

Максимальное напряжение, коммутируемое выходными контактами, В

48

Искробезопасность шлейфа

да

Максимальный ток, коммутируемый выходными контактами, А

0.2

Индикация расстояния

нет

Степень защиты

IP20

Маркировка по взрывозащите

[Exia]IIC

Диапазон рабочих температур, °С

-40…+55

Напряжение питания, В

9…30

Габаритные размеры, мм

55х100х65

Потребляемый ток, мА

40

Масса прибора, кг

0.15

Количество шлейфов

1

Искробезопасность шлейфа

да

Индикация расстояния

нет

Маркировка по взрывозащите

[Exia]IIC

Напряжение питания, В

9…30

Потребляемый ток, мА

40

Максимальное напряжение, коммутируемое выходными контактами, В

48

Максимальный ток, коммутируемый выходными контактами, А

0.2

Степень защиты

IP20

Диапазон рабочих температур, °С

-40…+55

Габаритные размеры, мм

55х100х65

Масса прибора, кг

0.15

  • Руководство по эксплуатации
