Извещатель охранный точечный магнитоконтактный
Назначение изделия

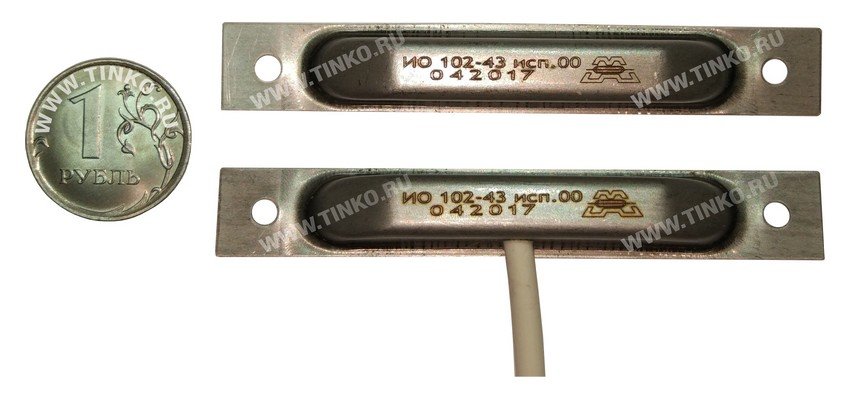

Извещатель охранный точечный магнито-контактный ИО 102- 43 «Нержавейка» предназначен для блокировки дверей, окон, ящиков столов и подобных объектов, выполненных как из магнитных, так и немагнитных материалов.
Особенности
Контакты извещателя переключены при расположении магнита и датчика:
- на металлической поверхности на расстоянии 10 мм и менее, и в разомкнутом состоянии на расстоянии 15 мм и более;
- на не металлический поверхности на расстоянии 20 мм и менее, и в разомкнутом состоянии на расстоянии 25 мм и более.
Дополнительное оборудование
(305675) - К-43, Кронштейн для ИО 102-43
|
Тип контактов НЗ/НР |
Степень защиты IP68 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -40…+50 |
|
- при размыкании контактов, более 15 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 10 |
- корпус геркона 77х11х9 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 77х11х9 |
|
- максимальное коммутируемое напряжение, В 72 |
Масса, не более, кг 0.04 |
|
- максимальный коммутируемый ток, мА 500 |
Тип контактов
НЗ/НР
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
15
- при замыкании контактов, менее
10
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
72
- максимальный коммутируемый ток, мА
500
Степень защиты
IP68
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм:
- корпус геркона
77х11х9
- корпус магнита
77х11х9
Масса, не более, кг
0.04
