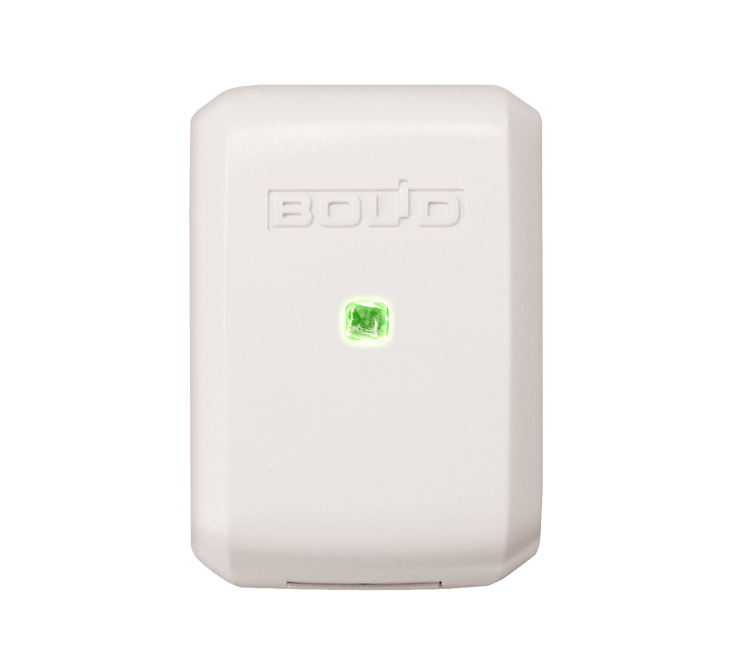

RS232-TTL
Преобразователь интерфейсов
- Описание и характеристики
- Вопросы
- Видеоматериалы 1
Описание и характеристики
Характеристики
Напряжение питания, B: | - от внешнего источника питания 9…15 |
Ток потребления, мА: | - в дежурном режиме 20 |
Скорость передачи данных, Бод не более 115200 | Степень защиты IP40 |
Диапазон рабочих температур, °С -30…+50 | Габаритные размеры мм 56х38х20 |
Масса, не более, кг 0.04 |
Назначение изделия
Преобразователь интерфейсов RS232-TTL предназначен для подключения радиопередатчиков ATS100 радиосистемы охраны LARS и TRX-150 радиосистемы «Орион Радио» к пульту «С2000М». Преобразователь осуществляет преобразование уровней сигналов последовательного интерфейса RS-232 в уровни TTL. Он может использоваться для согласования других устройств, имеющих TTL или CMOS асинхронный последовательный интерфейс, с устройствами с интерфейсом RS-232.
Преобразователь рассчитан на непрерывную круглосуточную работу.
Особенности
- преобразование уровней двух сигналов цифрового последовательного интерфейса: одного из RS-232 в 5В TTL/CMOS, одного из 5В TTL/CMOS в RS-232;
- индикация передачи данных.
