Извещатель охранный поверхностный звуковой
Назначение изделия

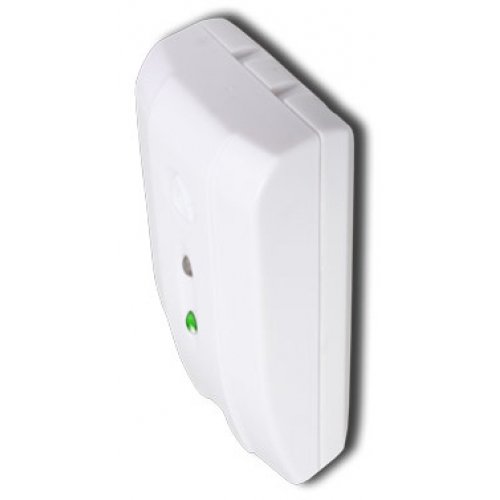

Извещатель охранный «Сонар» (ИО 329-17) предназначен для обнаружения разрушения стеклянных конструкций закрытых помещений, в том числе однокамерных и двухкамерных стеклопакетов.
Особенности
- Извещение о тревоге формируется путем размыкания реле;
- Извещатель может быть установлен на стене, потолке или на торце оконного проема;
- Дискретная регулировка чувствительности;
- В извещатель занесены калибровочные значения, позволяющие получить предсказуемую зависимость дальности обнаружения от установленной чувствительности;
- Два режима работы
- для больших стекол (100х100 см и более)
- для небольших стекол (от 30х30 см до 100х100 см)
- Встроенный микропереключатель (тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса извещателя;
- Визуальный контроль работы с помощью двух световых индикаторов с возможностью их отключения;
- Отдельная клемма для подключения оконечного резистора;
- В извещателе применено оптоэлектронное реле для подключения в шлейф сигнализации.
Дополнительная информация
Для формирования сигнала «Тревога» извещатель должен зарегистрировать низкочастотный и высокочастотный сигналы в определенном интервале времени, что практически исключает вероятность ложной тревоги. Программа обрабатывающая сигнал использует цифровую фильтрацию звука и идентифицирует только действительные ситуации разбития стекла практически для всех типов стекол.
|
Тип извещателя 4-х проводный |
- коммутируемый ток, А 0.15 |
|
Регулировка чувствительности есть |
- тампер есть |
|
Параметры акустического канала: |
Напряжение питания, B: |
|
- дальность, м 6 |
- постоянного тока 7…15 |
|
- угол обзора, град 120 |
Ток потребления, мА: |
|
- min охраняемая площадь, м² от 0.1 |
- при напряжении питания 12 В 15 |
|
Параметры тревожного выхода: |
Диапазон рабочих температур, °С -20…+50 |
|
- тип контактов нормально-замкнутые |
Габаритные размеры, мм 90х57х46 |
|
- длительность тревожного извещения, сек 5 |
Масса, не более, кг 0.06 |
|
- коммутируемое напряжение, В 100 |
Тип извещателя
4-х проводный
Регулировка чувствительности
есть
Параметры акустического канала:
- дальность, м
6
- угол обзора, град
120
- min охраняемая площадь, м²
от 0.1
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
5
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.15
- тампер
есть
Напряжение питания, B:
- постоянного тока
7…15
Ток потребления, мА:
- при напряжении питания 12 В
15
Диапазон рабочих температур, °С
-20…+50
Габаритные размеры, мм
90х57х46
Масса, не более, кг
0.06
