Источник вторичного электропитания резервированный
Назначение изделия

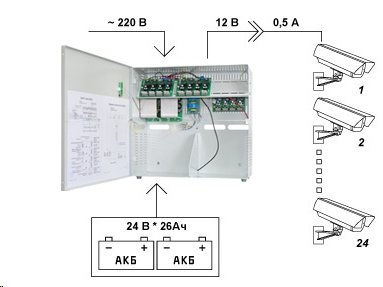

Источник предназначен для питания по двадцати четырем выходам видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по каждому выходу до 0,5 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 24 В
Особенности
- питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «РЕЗЕРВ»;
- защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем пережигания плавкого предохранителя;
- защиту от переполюсовки подключаемой АКБ, путем пережигания плавкого предохранителя;
- защиту батареи от глубокого разряда;
- индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно;
- электронную защиту выходов от перегрузки по току, в т.ч. – короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
- фильтрацию помех для устранения взаимного влияния нагрузок;
- возможность установки дополнительного модуля PN-V.8, что позволяет увеличить количество выходов источника до 32-х;
- возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В;
Тип устройства Источник вторичного электропитания резервированный |
Выходной ток, А: |
Световая индикация "Наличие сети"; "Нагрузка" |
- номинальный при наличии основного питания - |
Напряжение питания, B: |
- максимальный при наличии основного питания 0.5 |
- от сети переменного тока 170…242 |
Тип используемого аккумулятора 12В 26 Ач |
Потребляемая мощность: |
Количество аккумуляторов, шт 2 |
- от сети переменного тока 340 Вт |
Защита от короткого замыкания Есть |
Выходное напряжение, В: |
Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 11.8…15.2 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20.6…21.4 |
- при питании от сети переменного тока 20.0…27.6 В |
Диапазон рабочих температур, °С 0…+40 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Габаритные размеры, мм 460х424х192 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
170…242
Потребляемая мощность:
- от сети переменного тока
340 Вт
Выходное напряжение, В:
- при питании от сети переменного тока
11.8…15.2
- при питании от сети переменного тока
20.0…27.6 В
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Выходной ток, А:
- номинальный при наличии основного питания
-
- максимальный при наличии основного питания
0.5
Тип используемого аккумулятора
12В 26 Ач
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20.6…21.4
Диапазон рабочих температур, °С
0…+40
Габаритные размеры, мм
460х424х192
