Источник вторичного электропитания резервированный
Назначение изделия

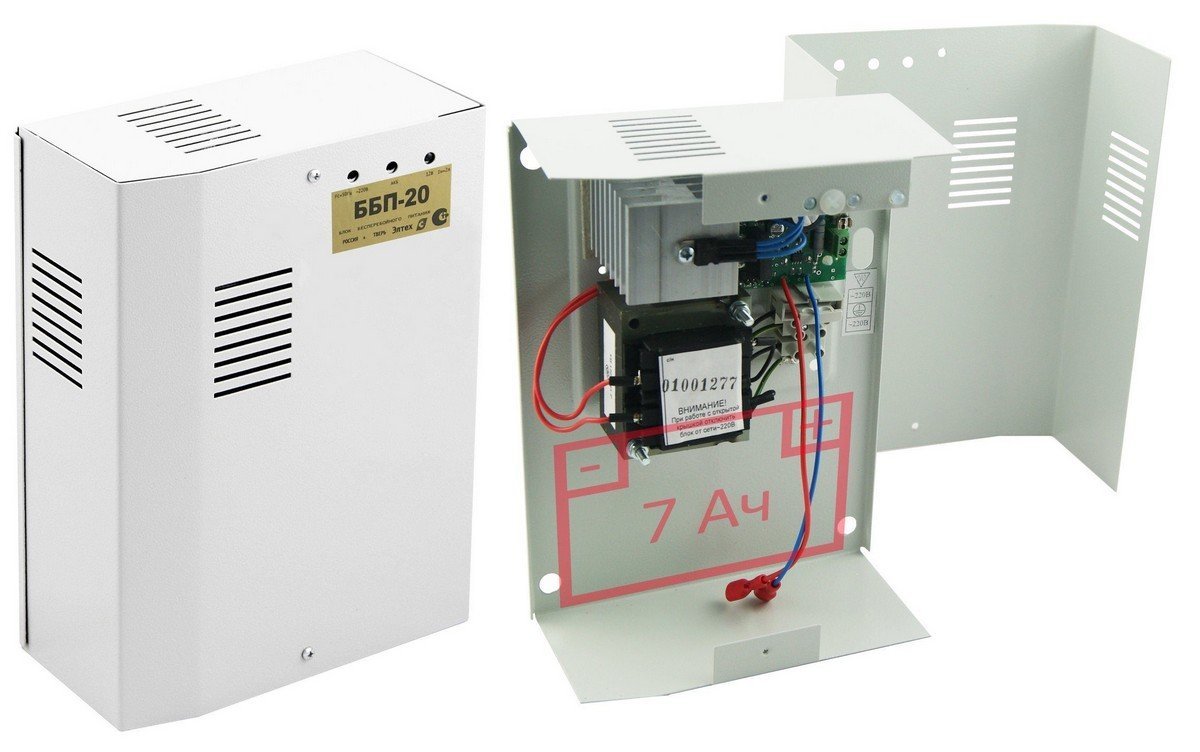

Блок бесперебойного питания ББП-20 предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12 Вольт постоянного тока.
Особенности
На лицевой панели блока питания расположены три светодионых индикатора.
Левый индикатор:
зеленое свечение - блок питания работа от сети 220В;
красное свечение - неисправен сетевой предохранитель или отсутствует напряжение 220В.
Средний индикатор:
зеленое свечение - аккумулятор подключен;
красное свечение - аккумулятор отсутствует.
Правый индикатор:
зеленое свечение - исправен;
красное свечение - неисправен выходной предохранитель.
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 2 |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- максимальный при наличии основного питания 2.3 |
|
Напряжение питания, B: |
Тип используемого аккумулятора 12В 7 Ач |
|
- от сети переменного тока 198…242 |
Количество аккумуляторов, шт 1 |
|
Потребляемая мощность: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 50 ВА |
Защита аккумулятора от глубокого разряда Есть |
|
Выходное напряжение, В: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5 |
|
- при питании от сети переменного тока 13.4…16.8 |
Ток заряда аккумуляторной батареи, А 0.2 |
|
- при питании от аккумуляторной батареи 11.5…13.5 |
Степень защиты IP20 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 |
Диапазон рабочих температур, °С +5…+40 |
|
Выходной ток, А: |
Габаритные размеры, мм 170х235х80 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
198…242
Потребляемая мощность:
- от сети переменного тока
50 ВА
Выходное напряжение, В:
- при питании от сети переменного тока
13.4…16.8
- при питании от аккумуляторной батареи
11.5…13.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
50
Выходной ток, А:
- номинальный при наличии основного питания
2
- максимальный при наличии основного питания
2.3
Тип используемого аккумулятора
12В 7 Ач
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5
Ток заряда аккумуляторной батареи, А
0.2
Степень защиты
IP20
Диапазон рабочих температур, °С
+5…+40
Габаритные размеры, мм
170х235х80
