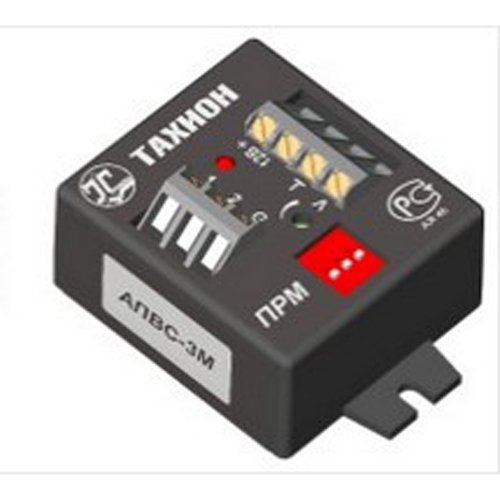

Комплект устройств для передачи видеосигнала по витой паре
Назначение изделия
Аппаратура АПВС-3М предназначена для передачи полного черно-белого и цветного видеосигнала по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояние до 500 м.
Особенности
За счет симметричности линии и высокого уровня выходного сигнала передатчика, эффективно подавляет мощные электромагнитные помехи, наводимые на видеосигнал на всем протяжении кабельной трассы.
|
Тип видеосигнала CVBS |
Диапазон рабочих частот, МГц 0-60 |
|
Входное сопротивление передатчика, Ом 75 |
Напряжение питания, В 9…15 |
|
Выходное сопротивление приемника, Ом 75 |
Ток потребления, мА 40 |
|
Номинальный уровень входного и выходного видеосигнала, В 1 |
Грозозащита Да |
|
Дальность передачи видеосигнала, м ТПП-500 |
Диапазон рабочих температур, °С -40…+50 |
|
Диапазон регулировки уровня выходного видеосигнала, дБ 3 |
Габаритные размеры, мм 47х42.5х25 |
Тип видеосигнала
CVBS
Входное сопротивление передатчика, Ом
75
Выходное сопротивление приемника, Ом
75
Номинальный уровень входного и выходного видеосигнала, В
1
Дальность передачи видеосигнала, м
ТПП-500
Диапазон регулировки уровня выходного видеосигнала, дБ
3
Диапазон рабочих частот, МГц
0-60
Напряжение питания, В
9…15
Ток потребления, мА
40
Грозозащита
Да
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
47х42.5х25
