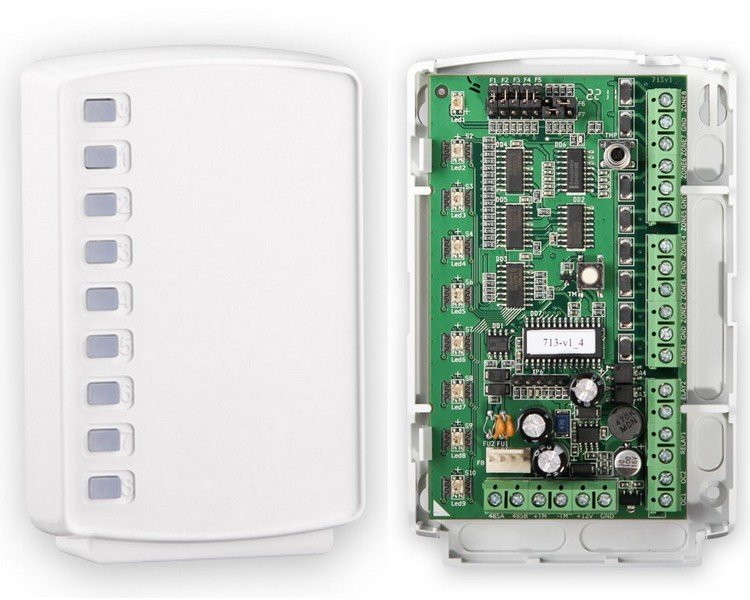

Прибор приемно-контрольный охранно-пожарный
Назначение изделия
Прибор предназначен для охраны объектов от несанкционированных проникновений и пожаров автономно или в качестве расширителя проводных зон в системах с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro), Астра-Дозор
Особенности
- автономное использование или объединение по интерфейсу RS-485 под управлением центрального ППКОП;
- управляющее устройство в системе Астра-Zитадель - ППКОП Астра-8945 Pro, максимальная емкость - 30 приборов;
- управляющее устройство в системе Астра-РИ-М - ППКОП Астра-712 Pro, Астра-812 Pro, максимальная емкость - 10 приборов;
- подключение к ПК обеспечивается модулем сопряжения Астра-984;
- прибор не предназначен для использования в составе систем автоматического управления пожаротушением
Дополнительное оборудование
(214618) Астра-984 модуль сопряжения, для смены прошивки Астра-713. Смена прошивки необходима при работе в качестве расширителя проводных зон в системах с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)
|
Количество ШС 8 |
Максимально допустимые токи и напряжения: |
|
Количество разделов 1 |
- на выходе "звуковой оповещатель" 12В/500мА |
|
Способ управления режимами работы кнопки на лицевой панели; кнопка; ключ ТМ |
- на выходе "световой оповещатель" 12В/500мА |
|
Внешние интерфейсы для обмена, программирования и управления RS-485 |
- релейного выхода 100В/100мА |
|
Длительность звучания выносного звукового оповещателя, мин программируется |
Напряжение питания, B: |
|
Напряжение на клеммах для подключения ШС, В: |
- от внешнего источника питания 10…15 |
|
- в дежурном режиме 14…21 |
Ток потребления, мА: |
|
Ток ШС в дежурном режиме, мА 5 |
- при питании от внешнего источника питания 180 |
|
Номинальное сопротивление выносного резистора, кОм 3.9 |
Материал корпуса Пластик |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 (ШСО)/150 (ШСП) |
Степень защиты IP30 |
|
Параметры информационных выходов: |
Диапазон рабочих температур, °С -30…+50 |
|
- кол-во выходов типа "Открытый коллектор" 2 |
Габаритные размеры, мм 120.5х79х30.5 |
|
- кол-во выходов типа "Сухой контакт" 2 |
Количество ШС
8
Количество разделов
1
Способ управления режимами работы
кнопки на лицевой панели; кнопка; ключ ТМ
Внешние интерфейсы для обмена, программирования и управления
RS-485
Длительность звучания выносного звукового оповещателя, мин
программируется
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
14…21
Ток ШС в дежурном режиме, мА
5
Номинальное сопротивление выносного резистора, кОм
3.9
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220 (ШСО)/150 (ШСП)
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
2
- кол-во выходов типа "Сухой контакт"
2
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
12В/500мА
- на выходе "световой оповещатель"
12В/500мА
- релейного выхода
100В/100мА
Напряжение питания, B:
- от внешнего источника питания
10…15
Ток потребления, мА:
- при питании от внешнего источника питания
180
Материал корпуса
Пластик
Степень защиты
IP30
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
120.5х79х30.5
