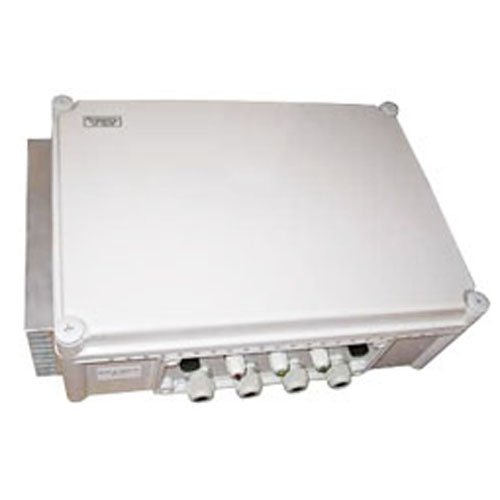

Источник вторичного электропитания резервированный
максимальный ток нагрузки 20 А, под внешний аккумулятор 12 В 26...100 Ач, световая индикация режимов работы, диагностические выходы типа "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочкой IP56, диапазон рабочих температур -30...+40°С, габаритные размеры 230х81,5х180 мм
Назначение изделия
Предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 18 |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- максимальный при наличии основного питания 20 |
|
Диагностические выходы тип "ОК": "Авария сети": "Авария выхода"; "Разряд АКБ"; "Авария АКБ"; "Авария ИП" |
Тип используемого аккумулятора 12 В 26…100 Ач |
|
Напряжение питания, B: |
Количество аккумуляторов, шт 1 |
|
- от сети переменного тока 170…250 |
Защита от короткого замыкания Есть |
|
Потребляемая мощность: |
Защита аккумулятора от глубокого разряда Есть |
|
- от сети переменного тока 360 ВА |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.3…10.7 |
|
Выходное напряжение, В: |
Ток заряда аккумуляторной батареи, А 18.0; 10.0; 7.5; 5.0 |
|
- при питании от сети переменного тока 12.4…13.8 |
Степень защиты IP65 |
|
- при питании от аккумуляторной батареи 10.3…13.8 |
Диапазон рабочих температур, °С -40…+40 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 |
Габаритные размеры, мм 230х81.5х180 |
|
Выходной ток, А: |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходы
тип "ОК": "Авария сети": "Авария выхода"; "Разряд АКБ"; "Авария АКБ"; "Авария ИП"
Напряжение питания, B:
- от сети переменного тока
170…250
Потребляемая мощность:
- от сети переменного тока
360 ВА
Выходное напряжение, В:
- при питании от сети переменного тока
12.4…13.8
- при питании от аккумуляторной батареи
10.3…13.8
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
50
Выходной ток, А:
- номинальный при наличии основного питания
18
- максимальный при наличии основного питания
20
Тип используемого аккумулятора
12 В 26…100 Ач
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.3…10.7
Ток заряда аккумуляторной батареи, А
18.0; 10.0; 7.5; 5.0
Степень защиты
IP65
Диапазон рабочих температур, °С
-40…+40
Габаритные размеры, мм
230х81.5х180
