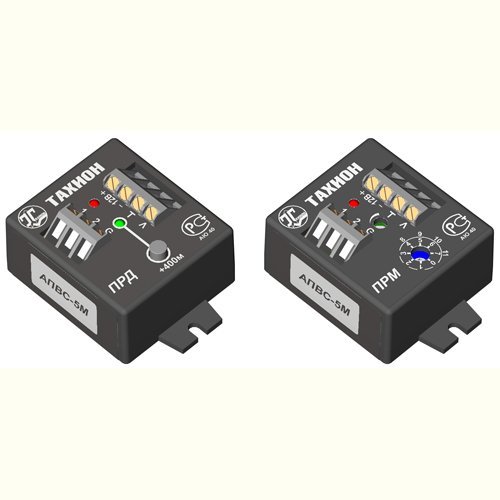

АПВС-5М / Комплект устройств для передачи видеосигнала по витой паре

Комплект устройств для передачи видеосигнала по витой паре

Код: 210615
Производитель: Тахион
Артикул производителя: 30002
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

5 175,00 /шт
Розничная цена
5 175,00 /шт
Оптовая цена
5 175,00 /шт
5 175,00 /шт
Доступность: Под заказ

Краткое описание: Комплект устройств для передачи видеосигнала по витой паре. Передатчик, приемник - питание 10-16 В. Дальность передачи 0 - 1,1 км (для кабеля ТППэп). Дискретная установка дальности с шагом 100 м. Встроенная система защиты от опасных наведенных напряжений (для передатчика – по входу и выходу; для приемника – по входу). I-потр.: передатчик < 45 мА; приемник < 35 мА, 64х42,5х25 мм (каждый блок)

Назначение изделия

Аппаратура АПВС-5М предназначена для передачи полного черно-белого и цветного видеосигнала по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояние до 1100 м.

Особенности

дальность линии передачи устанавливается пользователем самостоятельно во всем диапазоне 0…1100 метров (шаг переключений 100 метров); модель АПВС-5 изготавливалась под заданную длину линии;
сама дальность передачи для кабеля ТППэп увеличена до 1100 метров при сохранении тех же качественных характеристик (в диапазоне рабочих частот 50 Гц-6 МГц максимальная неравномерность амплитудно-частотной характеристики не превышает 1 дБ);
наличие встроенной системы защиты от опасных наведенных напряжений (/"грозозащита/"), при этом передатчик имеет защиту и по входу, и по выходу; приемник - по входу.

Тип видеосигнала

CVBS

Диапазон рабочих частот, МГц

0-60

Входное сопротивление передатчика, Ом

75

Напряжение питания, В

9…15

Выходное сопротивление приемника, Ом

75

Ток потребления, мА

40

Номинальный уровень входного и выходного видеосигнала, В

1

Грозозащита

Да

Дальность передачи видеосигнала, м

ТПП-1100 ; UTP-900

Диапазон рабочих температур, °С

-40…+50

Диапазон регулировки уровня выходного видеосигнала, дБ

3

Габаритные размеры, мм

47х42.5х25

Тип видеосигнала

CVBS

Входное сопротивление передатчика, Ом

75

Выходное сопротивление приемника, Ом

75

Номинальный уровень входного и выходного видеосигнала, В

1

Дальность передачи видеосигнала, м

ТПП-1100 ; UTP-900

Диапазон регулировки уровня выходного видеосигнала, дБ

3

Диапазон рабочих частот, МГц

0-60

Напряжение питания, В

9…15

Ток потребления, мА

40

Грозозащита

Да

Диапазон рабочих температур, °С

-40…+50

Габаритные размеры, мм

47х42.5х25

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
