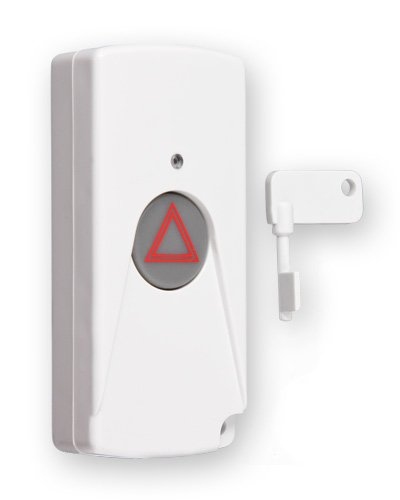

Извещатель охранный ручной
Назначение изделия
Предназначен для ручного включения сигнала тревоги нажатием на кнопку и выдачи извещения о тревоге на приемно-контрольный прибор или систему передачи извещений.
Особенности
- Принцип действия основан на изменении внутреннего сопротивления извещателя и увеличении тока потребления в шлейфе сигнализации при нажатии на кнопку.
- Фиксация состояния тревога осуществляется электронной схемой извещателя по принципу электронного замка.
- Возврат извещателя в дежурное состояние осуществляется поворотом ключа или отключением питания извещателя на время не менее 2 с.
- Электропитание извещателя осуществляется от ШС.
- В извещателе предусмотрено два диапазона питающего напряжения, устанавливаемых с помощью перемычки, в зависимости от выбранного ПКП.
|
Напряжение питания, B: |
- в состоянии тревога 20 |
|
- по шлейфу сигнализации 9…27 |
Габаритные размеры, мм 86х40х19 |
|
Ток потребления, мА: |
Масса извещателя, кг, не более 0.035 |
|
- в дежурном режиме 0.15 |
Диапазон рабочих температур, °С -10…+50 |
Напряжение питания, B:
- по шлейфу сигнализации
9…27
Ток потребления, мА:
- в дежурном режиме
0.15
- в состоянии тревога
20
Габаритные размеры, мм
86х40х19
Масса извещателя, кг, не более
0.035
Диапазон рабочих температур, °С
-10…+50
