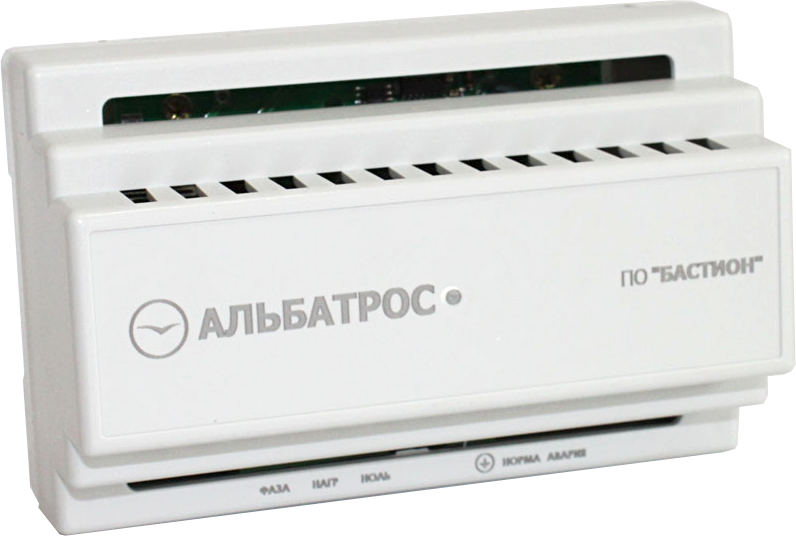

Блок защиты от высоковольтных импульсов и длительных перенапряжений
Назначение изделия
Предназначен для защиты потребителей электрической сети 220В, 50 Гц с потребляемой мощностью до 1,5 кВт от длительных перенапряжений до 500 В переменного тока промышленной частоты 50Гц и кратковременных импульсов напряжения амплитудой свыше 700В и энергией 0,8 Дж, вызванных наводками в результате воздействия электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети (понижение значения сетевого напряжения, попадание смежной фазы на нулевой провод и др.).
|
Номинальное напряжения питающей сети, В 220 |
Время срабатывания, мс 10 |
|
Нижняя граница напряжения сети, при котором блок отключает потребителя от сети, В 165±5 |
Время задержки включения, с 7 |
|
Верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В 247±5 |
Диапазон рабочих температур, °С +5…+40 |
|
Номинальная мощность нагрузки, кВт 1.2 |
Габаритные размеры, мм 139х89х65 |
|
Максимальная мощность нагрузки, кВт (не более 10 мин) 1.5 |
Масса, не более, кг 0.1 |
|
Время самотестирования, с 5 |
Номинальное напряжения питающей сети, В
220
Нижняя граница напряжения сети, при котором блок отключает потребителя от сети, В
165±5
Верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В
247±5
Номинальная мощность нагрузки, кВт
1.2
Максимальная мощность нагрузки, кВт (не более 10 мин)
1.5
Время самотестирования, с
5
Время срабатывания, мс
10
Время задержки включения, с
7
Диапазон рабочих температур, °С
+5…+40
Габаритные размеры, мм
139х89х65
Масса, не более, кг
0.1
