Предварительный усилитель
Назначение изделия
Предварительный усилитель ПУ-В применяется для работы в составе извещателя охраны периметра «ТОПОЛЬ».
Устанавливается непосредственно в (БОС) при его расположении на заграждении вблизи датчиков, или в ПРД – в случае удаленного расположения датчиков от БОС (например, если БОС установлен в помещении).
ПУ-В предназначен для предварительного усиления аналоговых сигналов, поступающих от датчиков, и выдачи усиленного сигнала:
- в Блок обработки сигналов – при установке ПУ в БОС;
- для дальнейшей трансляции по линиям связи в БОС – при установке в ПРД.
Одновременно ПУ выполняет функции контроля исправности датчиков.
ПУ является сменным устройством и используется совместно с датчиками вибрационными ВД-2.
Особенности

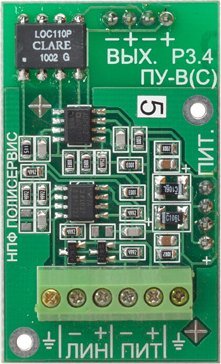

Конструктивно ПУ выполнен в виде модуля с крепежными изделиями и разъёмами для установки в БОС или ПРД.
|
Максимальное кол-во датчиков 40 |
- не более 5 |
|
Напряжение питания, B: |
Диапазон рабочих температур, °С -40…+50 |
|
- от внешнего источника питания 5 |
Габаритные размеры, мм 50х30х20 |
|
Ток потребления, мА: |
Максимальное кол-во датчиков
40
Напряжение питания, B:
- от внешнего источника питания
5
Ток потребления, мА:
- не более
5
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
50х30х20
