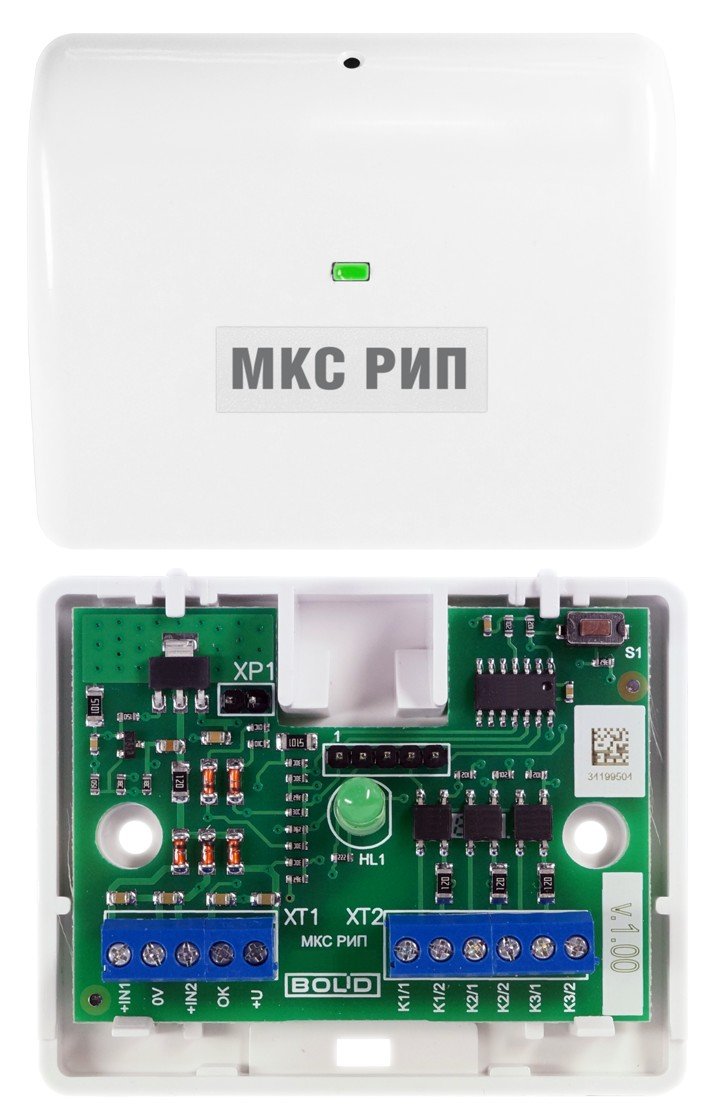

МКС РИП / Модуль контроля состояния

Модуль контроля состояния

Код: 203380
Производитель: Болид
678,60 /шт
Розничная цена
626,40 /шт
Оптовая цена
678,60 /шт
626,40 /шт
Краткое описание: Модуль контроля состояния резервированных источников питания РИП-12 и РИП-24 и передачи извещений на три релейных выхода и световой индикатор

Назначение изделия

Модуль контроля состояния резервированных источников питания (МКС) предназначен для контроля источников питания РИП-12 (исп. 01), РИП-12 (исп. 02), РИП-12 (исп. 04), РИП-12 (исп.05), РИП-24 (исп. 01), РИП-24 (исп. 02), РИП-24 (исп. 04).
МКС рассчитан на непрерывный круглосуточный режим работы, производя контроль наличия сетевого напряжения питания РИП, выходного напряжения РИП и герметичной аккумуляторной батареи.
МКС передаёт извещения о состоянии РИП с помощью трёх гальванически развязанных выходных реле К1, К2 и К3.
МКС обеспечивает световую индикацию текущего состояния РИП, наличие или отсутствие напряжения сети, превышение или понижение напряжения на выходе и батарее.
МКС эксплуатируется в местах, где он защищён от воздействия атмосферных осадков и механических повреждений.

Источник питания (10…30) В, постоянного тока

Выход РИП

Максимальное напряжение, коммутируемое контактами реле, В

80

Максимальный ток потребления, не более мА

30

Максимальный ток, коммутируемый контактами реле, мА

50

Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения, не более мА

7

Габаритные размеры, мм

75х65х25

Сопротивление контактов выходных реле в замкнутом состоянии, не более Ом

50

Масса МКС, не более кг

0.1

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
