Извещатель охранный оптико-электронный линейный
Назначение изделия
Извещатель охранный «СПЭК-7-6» предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о проникновении.
Особенности
Предназначен для увеличения высоты ИК барьера
Комплектация
Колонка излучателя (1 шт.), колонка фотоприемника (1 шт.), заглушка на разъем (2 шт.), кабель для колонки излучателя и колонки фотоприемника (2 шт. х 1,5 м), резистор 110 кОм (1шт.), резистор 1 Мом (1 шт.), саморезы и дюбеля (4 шт. + 4 шт.)
Дополнительная информация

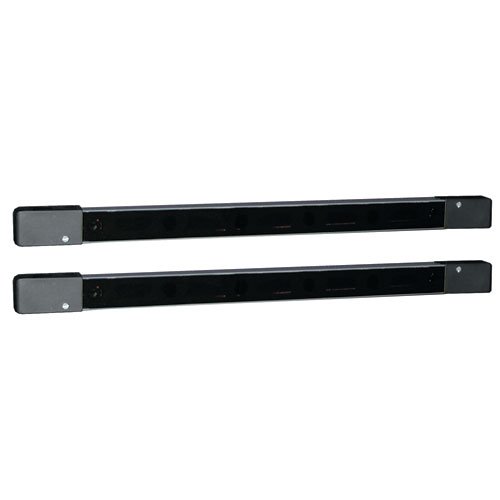

Извещатель состоит из колонки излучателей (КИ) и колонки фотоприемников (КФ). Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в КИ и принимаемого КФ.
На корпусе КФ извещателя размещены световые индикаторы, отображающие извещения: «Тревога», «Настройка», «Уровень», «Предустановки», «Работа в линии синхронизации», «Неправильное подключение».
На корпусе КИ извещателя размещен световой индикатор, отображающий извещения: «Работа», «Работа в линии синхронизации», «Неправильное подключение».
|
Количество лучей 6 |
- коммутируемый ток, А 0.03 |
|
Регулировка чувствительности есть |
- тампер нет |
|
Время технической готовности после подачи питания, с 60 |
Напряжение питания, B: |
|
Параметры ИК канала: |
- постоянного тока 10.2…30 |
|
- дальность, м 25 |
Ток потребления, мА: |
|
- тип зоны обнаружения линейная |
- в дежурном режиме 95 |
|
- наличие антисаботажной зоны нет |
Степень защиты IP67 |
|
Параметры тревожного выхода: |
Диапазон рабочих температур, °С -40…+40 |
|
- тип контактов перекидные |
Габаритные размеры, мм 572х35х36 |
|
- длительность тревожного извещения, сек 50 мс; 0.2 с; 0.5 с; 3 с или 10 с (устанавливается Пользователем) |
Масса, не более, кг 1.5 |
|
- коммутируемое напряжение, В 72 |
Количество лучей
6
Регулировка чувствительности
есть
Время технической готовности после подачи питания, с
60
Параметры ИК канала:
- дальность, м
25
- тип зоны обнаружения
линейная
- наличие антисаботажной зоны
нет
Параметры тревожного выхода:
- тип контактов
перекидные
- длительность тревожного извещения, сек
50 мс; 0.2 с; 0.5 с; 3 с или 10 с (устанавливается Пользователем)
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.03
- тампер
нет
Напряжение питания, B:
- постоянного тока
10.2…30
Ток потребления, мА:
- в дежурном режиме
95
Степень защиты
IP67
Диапазон рабочих температур, °С
-40…+40
Габаритные размеры, мм
572х35х36
Масса, не более, кг
1.5
