Извещатель охранный проводноволновой линейный
Назначение изделия
Многофункциональный охранный извещатель "Импульс-12ТПМ" предназначен для формирования и контроля протяженной объемной зоны обнаружения с поворотами и перепадами по высоте и выдачи тревожного извещения при вторжении в зону обнаружения нарушителей.
Извещатель является универсальным и может блокировать рубежи, как на ровной, так и на пересеченной местности. Чувствительный элемент повторяет повороты и перепады по высоте пересеченной местности, сопрягая зону обнаружения с неровностями рубежа охраны.
Извещатель может применяться:
- для установки на неподготовленной пересеченной местности (приземный вариант);
- для прикрытия верха (в «козырьковом» варианте);
- или полотна различных заграждений (металл, дерево, кирпич, железобетон).
Объемная зона обнаружения формируется вдоль проводов чувствительного элемента. Узлы крепления проводов чувствительного элемента могут изготавливаться как из прочного пластика, не подверженного влиянию агрессивных сред, метеофакторов и солнечной радиации, так и из древесины.
Особенности
- возможность создания зоны обнаружения, точно повторяющей изгибы защищаемого ограждения во всех плоскостях;
- возможность блокирования одним сигнализатором как приземных участков периметра, так и верха заграждений, стен и крыш, зданий и сооружений;
- равномерность зоны обнаружения (практически неизменное сечение) на участке где провода чувствительного элемента равноудалены от поверхности земли и других предметов.
Комплектация

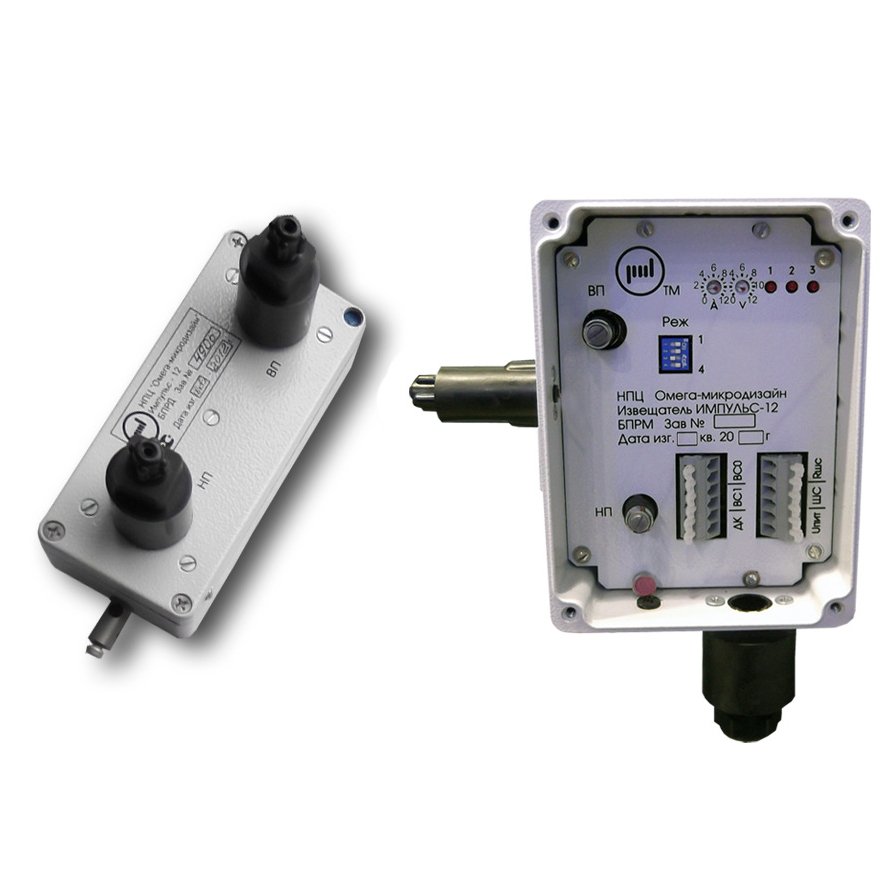

БПРМ - блок приемный - 1 шт.
БПРД - блок передающий - 1 шт.
Дополнительное оборудование
(223757) Узел для крепления блока БПРД (БПРМ) "Импульс-12/-мини 1" на консолях узлов крепления УК-01П, УК-02П, УК-03П/1.2
(202464) УК-02П Устройство крепления проводов чувствительного элемента, длина 0,7м
(204709) УК-03П/1,2 Устройство крепления проводов чувствительного элемента, длина - 1,2 м
(245915) ЧЭ1/250 Два изолированных провода (П-274М) для 250-метрового чувствительного элемента извещателя
(223759) ЧЭ1/500 Два изолированных провода (расплетенный П-274М) для 500 м чувствительного элемента извещателя
(204711) Заземлитель для БПРД и БПРМ "Импульс"
|
Параметры зоны обнаружения: |
- при питании от внешнего источника питания 30 |
|
- количество флангов 1 |
Степень защиты IP65 |
|
- протяженность зоны обнаружения, м 5…250 |
Диапазон рабочих температур, °С -50…+50 |
|
- сечение зоны обнаружения, м 2х2 |
Габаритные размеры, мм: |
|
Напряжение питания, B: |
- блока приемного 200х170х105 |
|
- от внешнего источника питания 11…36 |
- блока передающего 180х100х65 |
|
Ток потребления, мА: |
Параметры зоны обнаружения:
- количество флангов
1
- протяженность зоны обнаружения, м
5…250
- сечение зоны обнаружения, м
2х2
Напряжение питания, B:
- от внешнего источника питания
11…36
Ток потребления, мА:
- при питании от внешнего источника питания
30
Степень защиты
IP65
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- блока приемного
200х170х105
- блока передающего
180х100х65
