SVP-03TM/04RM / Комплект передатчика и приемника для передачи видеосигнала по витой паре

Комплект передатчика и приемника для передачи видеосигнала по витой паре

Код: 052147
Производитель: Спецвидеопроект
6 700,00 /к-т
Розничная цена
6 030,00 /к-т
Оптовая цена
6 700,00 /к-т
6 030,00 /к-т
Краткое описание: Комплект устройств для передачи видеосигнала по витой паре. Дальность передачи - до 1000 м. Высокая помехозащищенность линии связи, встроенная грозозащита. 12 В. Бескорпусное исполнение

Назначение изделия

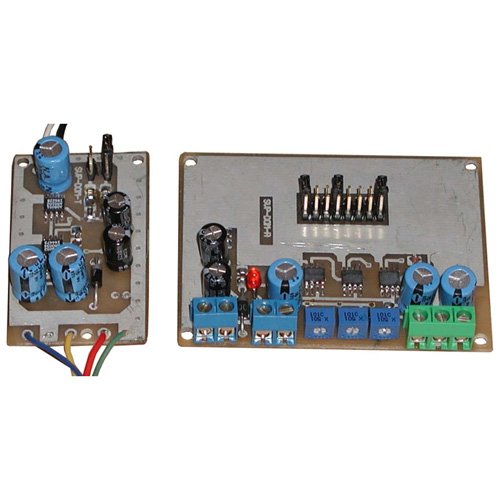

Комплект состоит из передатчика SVP-03TM и приемника SVP-04RM, которые обеспечивают дифференциальную (симметричную) систему передачи видеосигнала в реальном масштабе времени от датчика (видеокамеры) до потребителя (монитора, коммутатора, магнитофона и т.д.) на расстояние до 1000 м. Такая система обладает высокой помехозащищенностью при передаче в одном многопарном кабеле нескольких разнотипных сигналов (видео, звук, питание, телефония, сигнализация и т.д.). Преимущества новинки - высокое качество получаемого изображения и низкая цена приборов.

Особенности

SVP-03TM/04RM отличает: простота настройки, малые габариты, совместимость с кабелями отечественного производства, низкое энергопотребление. Возможна работа 03ТМ с приемником SVP-04R (крейтовый конструктив).

Комплектация

Передатчик SVP-03ТМ, приемник SVP-04RM

Дальность передачи видеосигнала, м до

1000

Шаг коррекции, м

100

Диапазон рабочих частот, МГц

50 Гц…5 МГц

Дифференциальное входное сопротивление, Ом

100

ПЕРЕДАТЧИК SVP-03ТМ

Входное сопротивление, Ом

75

Входное сопротивление, Ом

75

Уровень выходного напряжения приемника при нагрузке 75 Ом, В

1.0

Номинальный уровень входного сигнала передатчика, В

1.0

Напряжение питания DC, В

12…16

Напряжение питания, В

12…16

Ток потребления, мА

70

Ток потребления, мА

50

Габаритные размеры, мм

72х55х15

Габаритные размеры, мм

55х32х15

Диапазон рабочих температур, °С

-30…+50

ПРИЕМНИК SVP-04RM

Дальность передачи видеосигнала, м до

1000

Диапазон рабочих частот, МГц

50 Гц…5 МГц

ПЕРЕДАТЧИК SVP-03ТМ

Входное сопротивление, Ом

75

Номинальный уровень входного сигнала передатчика, В

1.0

Напряжение питания, В

12…16

Ток потребления, мА

50

Габаритные размеры, мм

55х32х15

ПРИЕМНИК SVP-04RM

Шаг коррекции, м

100

Дифференциальное входное сопротивление, Ом

100

Входное сопротивление, Ом

75

Уровень выходного напряжения приемника при нагрузке 75 Ом, В

1.0

Напряжение питания DC, В

12…16

Ток потребления, мА

70

Габаритные размеры, мм

72х55х15

Диапазон рабочих температур, °С

-30…+50

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
