Извещатель пожарный ручной
Назначение изделия

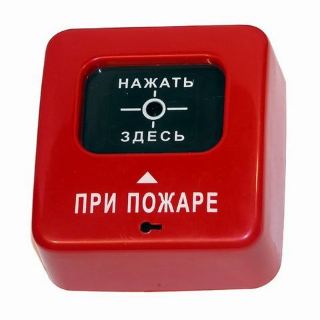

Извещатель пожарный ручной взрывозащищенный ИП 513-2 (АГАТ) предназначен для передачи тревожных извещений о пожаре на приемно-контрольные приборы систем пожарной (охранно-пожарной) сигнализации административных, производственных, и жилых зданий, и других объектов, включая объекты, в которых имеются помещения с взрывоопасной средой.
Особенности
В конструкции извещателя ИПР 513-2 (АГАТ) ИБ учтены все требования гл. 7.3 ПУЭ-2000 для электрооборудования, расположенного во взрывоопасной зоне и включенного в искробезопасные шлейфы сигнализации приемно-контрольных приборов с видом взрывозащиты "искробезопасная электрическая цепь "i", что подтверждается маркировкой по взрывозащите 0ЕхiaIIВТ6 Х и Сертификатом соответствия требованиям взрывозащищенного электрооборудования.
Наличие маркировки по взрывозащите 0ЕхiaIIВТ6 Х в сочетании со степенью защиты оболочки извещателя IP41 позволяют устанавливать извещатель в помещениях всех категорий по взрывной и пожарной опасности, а также в обычных помещениях, в условиях отсутствия взрывчатых газов, паров и пыли.
Извещатель можно включать в шлейфы любых пожарных или охранно-пожарных приемно-контрольных приборов, однако в случае установки извещателей ИПР 513-2 (АГАТ) во взрывоопасных зонах их допускается включать только в искробезопасные шлейфы сигнализации взрывозащищенных приемно-контрольных приборов с видом взрывозащиты «искробезопасная электрическая цепь» - «i», типа: КОРУНД-СИ, ЯХОНТ-И или им аналогичных приборов.
Извещатель имеет современный дизайн, удобен в эксплуатации и органически вписывается в интерьер служебных, офисных и других помещений, хорошо различим при установке на путях эвакуации.
Наличие в извещателе 10-клеммного моноблока соединителей и 4-х программирующих съемных перемычек позволяют достаточно просто реализовать практически любой вариант включения извещателя в двух- или четырехпроводные сигнальные линии связи с приемно-контрольным прибором, устанавливать режим размыкания или замыкания контактной группы извещателя в цепи шлейфа сигнализации прибора
|
Тип извещателя 2-х проводный (НЗ/НР) |
- в режиме «ПОЖАР» 5 |
|
Маркировка по взрывозащите 0ExiaIIBT6 Х |
Максимальное коммутируемое напряжение, не более, В - |
|
Световая индикация "Пожар" |
Максимальный коммутируемый ток, не более, мА - |
|
Напряжение питания, B: |
Габаритные размеры, мм 89х93х41 |
|
- постоянного тока - |
Степень защиты IP41 |
|
- по шлейфу сигнализации 8…30 |
Диапазон рабочих температур, °С -30…+55 |
|
Ток потребления, мА: |
Масса, не более, кг 0.11 |
|
- в дежурном режиме не более 0.08 |
Тип извещателя
2-х проводный (НЗ/НР)
Маркировка по взрывозащите
0ExiaIIBT6 Х
Световая индикация
"Пожар"
Напряжение питания, B:
- постоянного тока
-
- по шлейфу сигнализации
8…30
Ток потребления, мА:
- в дежурном режиме не более
0.08
- в режиме «ПОЖАР»
5
Максимальное коммутируемое напряжение, не более, В
-
Максимальный коммутируемый ток, не более, мА
-
Габаритные размеры, мм
89х93х41
Степень защиты
IP41
Диапазон рабочих температур, °С
-30…+55
Масса, не более, кг
0.11
