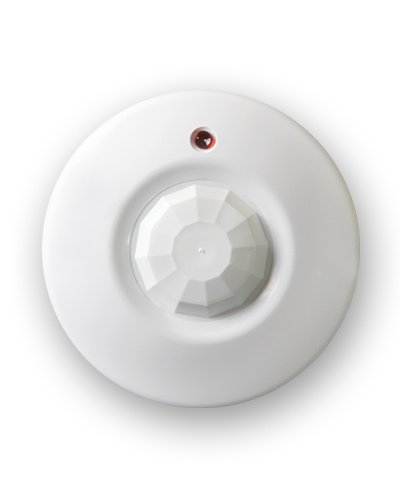

Астра-7 исп. Б (ИО 409-15Б)

Астра-7 исп. Б (ИО 409-15Б) / Извещатель охранный объемный оптико-электронный

Извещатель охранный объемный оптико-электронный

Код: 020285
Производитель: ТЕКО
Артикул производителя: Т0000000169
845,00 /шт
Розничная цена
761,00 /шт
Оптовая цена
845,00 /шт
761,00 /шт
Краткое описание: ИК пассивный, D зоны 13 м, высота установки до 5 м, t: -30…+50С

Назначение изделия

Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.

Дополнительная информация

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из четырех элементарных чувствительных зон.

Чувствительные зоны извещателя формируются линзой Френеля и четырехплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение «Тревога» размыканием выходной цепи оптоэлектронного реле.

Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами и клеммниками винтовыми для внешних подключений.

На плате установлена кнопка, которая при снятии крышки формирует извещение о тревоге независимо от включения питания извещателя. На плате установлен индикатор для контроля работоспособности извещателя.

Чувствительный элемент

2-х площадной PIR элемент

- коммутируемый ток, А

0.08

Регулировка чувствительности

есть

- тампер

есть

Время разогрева, сек

10

Напряжение питания, B:

Параметры ИК канала:

- постоянного тока

8…16

- диаметр зоны обнаружения, м

13

Ток потребления, мА:

- рекомендуемая высота установки, м

5

- в дежурном режиме

12

- диапазон обнаруживаемых скоростей перемещения, м/с

0.3…3

- в режиме "ТРЕВОГА"

12

Параметры тревожного выхода:

Диапазон рабочих температур, °С

-30…+50

- тип контактов

нормально-замкнутые

Габаритные размеры, мм

90х31.5

- длительность тревожного извещения, сек

4

Масса, не более, кг

0.07

- коммутируемое напряжение, В

100

Чувствительный элемент

2-х площадной PIR элемент

Регулировка чувствительности

есть

Время разогрева, сек

10

Параметры ИК канала:

- диаметр зоны обнаружения, м

13

- рекомендуемая высота установки, м

5

- диапазон обнаруживаемых скоростей перемещения, м/с

0.3…3

Параметры тревожного выхода:

- тип контактов

нормально-замкнутые

- длительность тревожного извещения, сек

4

- коммутируемое напряжение, В

100

- коммутируемый ток, А

0.08

- тампер

есть

Напряжение питания, B:

- постоянного тока

8…16

Ток потребления, мА:

- в дежурном режиме

12

- в режиме "ТРЕВОГА"

12

Диапазон рабочих температур, °С

-30…+50

Габаритные размеры, мм

90х31.5

Масса, не более, кг

0.07

  • Руководство по эксплуатации

  • Схема подключения

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
