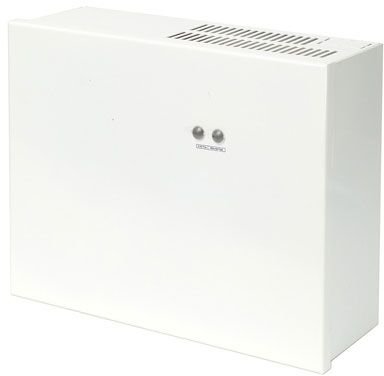

Источник вторичного электропитания резервированный
Назначение изделия
Блоки резервированного электропитания БРП-12 предназначены для обеспечения бесперебойного питания постоянным током различных устройств в том числе устройств охранной и пожарной сигнализации, систем контроля и управления доступом.
Рекомендуются для питания нагрузок с большим стартовым током.
Блоки представляют собой сетевые источники электропитания с понижающим трансформатором, линейным стабилизатором и АКБ включенными по буферной схеме.
Особенности
-Питание нагрузки номинальным напряжением 12 В
-Заряд АКБ осуществляется с выхода источника питания (буферная схема)
-Питание нагрузки от АКБ при пропадании сетевого напряжения
-Индикация наличия сетевого и выходного напряжений
-Шлейф передачи извещения “Норма сеть"
-Защита от перегрузки и короткого замыкания по выходу
-Защита АКБ от глубокого разряда
-Защита трансформатора встроенным термопредохранителем
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 1.2 |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- максимальный при наличии основного питания 1.5 |
|
Диагностические выходы тип "СК": "Наличие сети" |
Тип используемого аккумулятора 12В 7 Ач |
|
Напряжение питания, B: |
Количество аккумуляторов, шт 1 |
|
- от сети переменного тока 220 |
Защита от короткого замыкания Есть |
|
Потребляемая мощность: |
Защита аккумулятора от глубокого разряда Есть |
|
- от сети переменного тока 30 Вт |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.2…10.8 |
|
Выходное напряжение, В: |
Степень защиты IP20 |
|
- при питании от сети переменного тока 10.3…13.7 |
Диапазон рабочих температур, °С -10…+40 |
|
Выходной ток, А: |
Габаритные размеры, мм 260х215х90 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходы
тип "СК": "Наличие сети"
Напряжение питания, B:
- от сети переменного тока
220
Потребляемая мощность:
- от сети переменного тока
30 Вт
Выходное напряжение, В:
- при питании от сети переменного тока
10.3…13.7
Выходной ток, А:
- номинальный при наличии основного питания
1.2
- максимальный при наличии основного питания
1.5
Тип используемого аккумулятора
12В 7 Ач
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.2…10.8
Степень защиты
IP20
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры, мм
260х215х90
