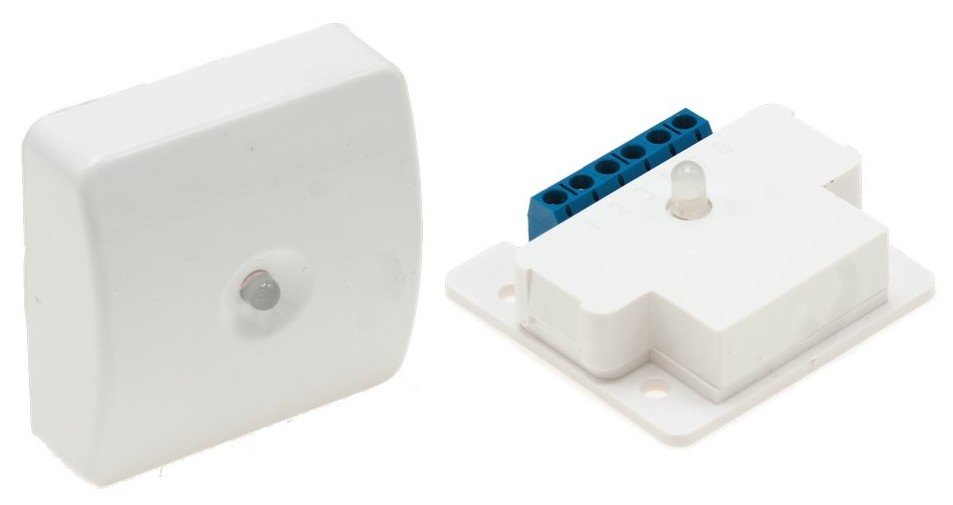

Устройство шлейфовое контрольное
Назначение изделия
Предназначено для контроля наличия напряжения в шлейфах пожарной и охранно-пожарной сигнализации или линиях питания, при этом они позволяет различать наличие знакопеременного (например, дежурный режим в шлейфах ППК-2, ППК-2М) и однополярного (например, режим «Пожар» в шлейфах ППК-2, ППК-2М) напряжения в контролируемых линиях.
|
Напряжение питания устройств, В 8…24 |
- при знакопеременном напряжении желтый (зеленый) |
|
Потребляемый ток, мА 0.12 |
- при однополярном напряжении красный (оранжевый) |
|
Ток, потребляемый при напряжении обратной полярности, не более, мкА 100 |
Габаритные размеры, мм 55х55х21 |
|
Период следования импульсов оптических сигналов, с 2…5 |
Масса, не более, кг 0.1 |
|
Цвета формируемых устройствами оптических сигналов: |
Напряжение питания устройств, В
8…24
Потребляемый ток, мА
0.12
Ток, потребляемый при напряжении обратной полярности, не более, мкА
100
Период следования импульсов оптических сигналов, с
2…5
Цвета формируемых устройствами оптических сигналов:
- при знакопеременном напряжении
желтый (зеленый)
- при однополярном напряжении
красный (оранжевый)
Габаритные размеры, мм
55х55х21
Масса, не более, кг
0.1
