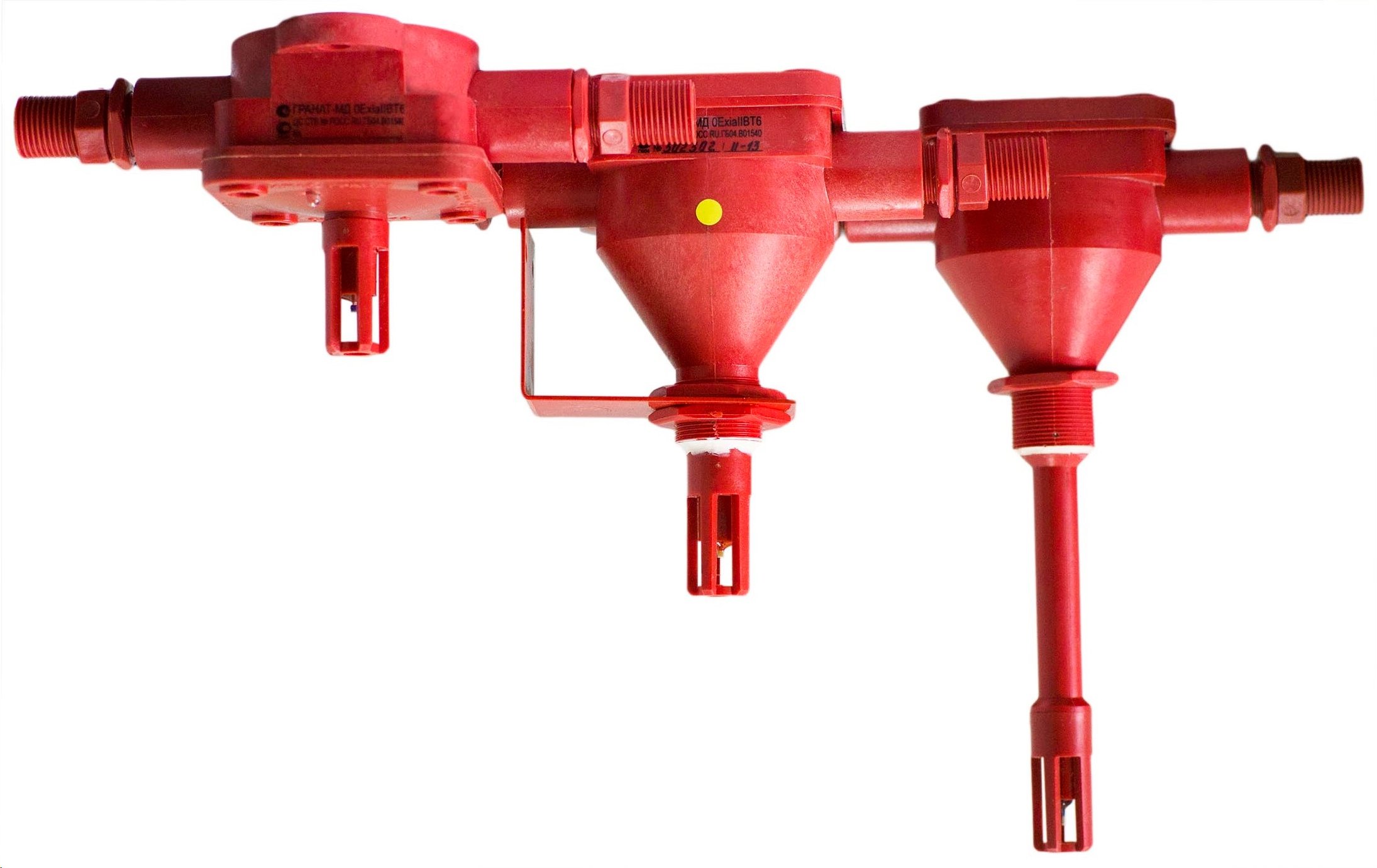

ИП 101 "Гранат" 2КВ, двухвводный (проходной)

ИП 101 "Гранат" 2КВ, двухвводный (проходной) / Извещатель пожарный тепловой максимальный взрывозащищенный

Извещатель пожарный тепловой максимальный взрывозащищенный

Код: 005043
Производитель: Спецприбор
Артикул производителя: 8784140501
5 484,00 /шт
Розничная цена
5 100,12 /шт
Оптовая цена
5 484,00 /шт
5 100,12 /шт
Краткое описание: Тепловой резервуарный, максим., 0ExiaIIBT6, t-сраб. 70,90,120°C, агресс. стойкий, в компл. 2 штуцера 1/2", IP67, t-раб.-55...+85°C, 230х109х265 мм

Назначение изделия

Взрывозащищенный пожарный тепловой извещатель максимального действия - ИП 101 ГРАНАТ
- предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.

Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ IEC 60079-10-1, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: 0Ex ia IIB T5 Ga, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B» по ГОСТ 31610.0 и ГОСТ 31610.11.

Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.
При этом, извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 2кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).

Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP66/IP67) по ГОСТ14254.

Каждый извещатель комплектуется штуцерами под трубную разводку G1/2, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав 12мм, 15 мм, либо штуцерами с метрической резьбой М20*1,5.

Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3.

Особенности

- базовый вариант исполнения для резервуаров с ЛВЖ
- извещатель поставляется предприятием-изготовителем с установленной пороговой температурой срабатывания 70°С. Для установки температуры срабатывания извещателя на 90°С необходимо переставить перемычку в другое положение - на контакты 0 – 90°С. Для установки температуры срабатывания извещателя на 120°С необходимо убрать перемычку совсем.

Дополнительная информация

Извещатель представляет собой автоматическое термоэлектрическое устройство, осуществляющее электрическую и световую сигнализацию о превышении пороговой температуры срабатывания в месте его установки. Электрическая сигнализация осуществляется за счет увеличения тока потребления.

Принцип действия извещателя основан на непрерывном сравнении сопротивления терморезистора с опорным значением, зависящем от выбранной температуры срабатывания. При превышении сопротивления терморезистора значения опорного резистора вследствие превышения температурой выбранного порогового значения срабатывает компаратор, управляющий ключом, который в свою очередь увеличивает потребляемый ток и включает световую сигнализацию.

Дополнительное оборудование

(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"
(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм
(299878) - Штуцер ШМ под метрическую резьбу М20х1,5
(222727) - Штуцер ШТ под трубу 1/2"

Тип извещателя

2-х проводный

Ток потребления, мА:

Маркировка по взрывозащите

0ExiaIIBT6

- в дежурном режиме

0.1

Температура срабатывания, °С

70; 90; 120

- в режиме «ПОЖАР»

11

Световая индикация

"Пожар"

Степень защиты

IP67

Напряжение питания, B:

Диапазон рабочих температур, °С

-55…+85

- по шлейфу сигнализации

4…27

Масса, не более, кг

0.6

Тип извещателя

2-х проводный

Маркировка по взрывозащите

0ExiaIIBT6

Температура срабатывания, °С

70; 90; 120

Световая индикация

"Пожар"

Напряжение питания, B:

- по шлейфу сигнализации

4…27

Ток потребления, мА:

- в дежурном режиме

0.1

- в режиме «ПОЖАР»

11

Степень защиты

IP67

Диапазон рабочих температур, °С

-55…+85

Масса, не более, кг

0.6

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
