Назначение изделия

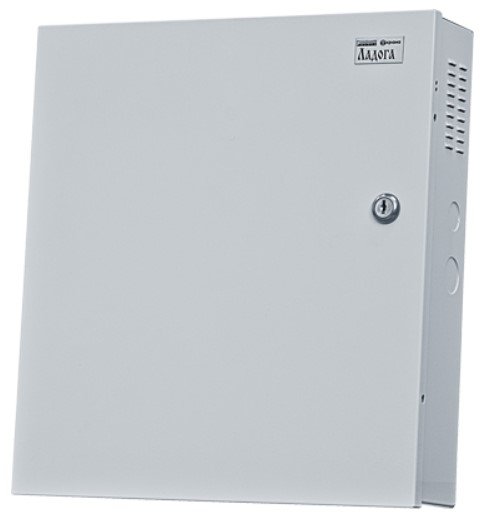

Блок центральный (БЦ) предназначен для контроля состояния ШС, контроля и управления оповещателями, контроля линии связи, ведения электронного протокола событий, обеспечения питания блоков расширения и внешних устройств, управления каналом передачи извещений и контроля абонентской линии.
|
Кол-во шлейфов сигнализации 8 |
Максимальное кол-во блоков согласования с кнопкой тревожной сигнализации (БСКТС) 32 |
|
Напряжение на разомкнутых контактах подключения шлейфа, В 18…22 |
Максимальное кол-во высокочастотного уплотнения (БВУ) 1 |
|
Максимальное кол-во выносных клавиатур (КВ) 16 |
Максимальное кол-во блоков расширения шлейфов радиоканальных (БРШС-РК) 3 |
|
Максимальное кол-во блоков расширения шлейфов (БРШС) 3 |
Максимальная длина линии связи, м 1000 |
|
Максимальное кол-во блоков расширения реле/памяти событий (БРРПС) 2 |
Напряжение питания, В 220 |
|
Максимальное кол-во блоков вывода данных (БВД) 1 |
Степень защиты IP20 |
|
Максимальное кол-во блоков автодозвона (МАД) 1 |
Диапазон рабочих температур, °С +1…+50 |
|
Максимальное кол-во блоков выносной индикации (БВИ) 1 |
Габаритные размеры, мм 375х352х90 |
Кол-во шлейфов сигнализации
8
Напряжение на разомкнутых контактах подключения шлейфа, В
18…22
Максимальное кол-во выносных клавиатур (КВ)
16
Максимальное кол-во блоков расширения шлейфов (БРШС)
3
Максимальное кол-во блоков расширения реле/памяти событий (БРРПС)
2
Максимальное кол-во блоков вывода данных (БВД)
1
Максимальное кол-во блоков автодозвона (МАД)
1
Максимальное кол-во блоков выносной индикации (БВИ)
1
Максимальное кол-во блоков согласования с кнопкой тревожной сигнализации (БСКТС)
32
Максимальное кол-во высокочастотного уплотнения (БВУ)
1
Максимальное кол-во блоков расширения шлейфов радиоканальных (БРШС-РК)
3
Максимальная длина линии связи, м
1000
Напряжение питания, В
220
Степень защиты
IP20
Диапазон рабочих температур, °С
+1…+50
Габаритные размеры, мм
375х352х90
