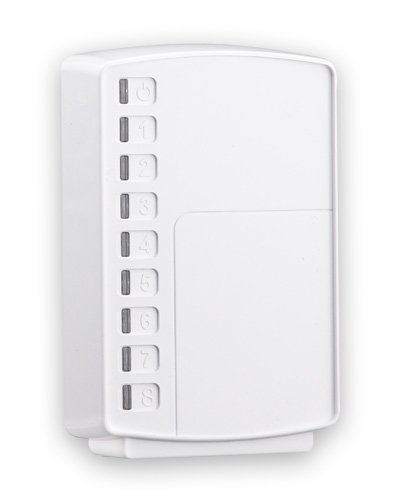

Модуль выносных индикаторов
Назначение изделия
Выдача извещений на 8 светодиодных индикаторов по командам управляющего устройства.
Особенности
- интерфейсная линия LIN;
- автоматическое определение типа подключенного управляющего устройства;
- двухцветная индикация извещений, состояния модуля индикации и управляющих устройств;
- звуковое сопровождение извещений;
- отключение звукового сигнализатора перемычкой.
Основные данные
* типы поддерживаемых управляющих устройств:
- ППКОП Астра-712/х,
- РПУ Астра-РИ,
- УОП Астра-Y;
* в линии расширения LIN должно функционировать только одно управляющее устройство;
* одновременное функционирование до 6 модулей индикации, подключенных по линии расширения;
* источниками извещений могут быть:
- ШС ППКОП Астра-712/х,
- ШС РПД Астра-РИ через РПУ Астра-РИ,
- ШС ППКОП Астра-712/х, работающих совместно с РПД Астра-РИ, через РПУ Астра-РИ,
- ШС УОО Астра-Y через УОП Астра-Y,
- ШС ППКОП Астра-712/4(8), работающих совместно с УОО Астра-Y, через УОП Астра-Y;
* светодиодные индикаторы одного модуля отрабатывают извещения от 8 источников извещений. При включении в линию расширения более одного модуля индикации требуется установка номера модуля для привязки к соответствующей группе из 8 источников извещений. Задание номера модуля индикации осуществляется перемычкой.
* типы извещений зависят от типа управляющего устройства;
* приоритет извещений;
* извещения отрабатываются до восстановления источника.
|
Количество отображаемых по состоянию ШС 8 |
Время технической готовности МВИ, с, не более 5 |
|
Напряжение питания, В 10.0…15.0 |
Габаритные размеры, мм 120.5х79х30.5 |
|
Ток потребления, мА 60 |
Масса, не более, кг 0.1 |
|
Максимальная протяженность линии расширения, м 200 |
Диапазон рабочих температур, °С -30…+50 |
Количество отображаемых по состоянию ШС
8
Напряжение питания, В
10.0…15.0
Ток потребления, мА
60
Максимальная протяженность линии расширения, м
200
Время технической готовности МВИ, с, не более
5
Габаритные размеры, мм
120.5х79х30.5
Масса, не более, кг
0.1
Диапазон рабочих температур, °С
-30…+50
