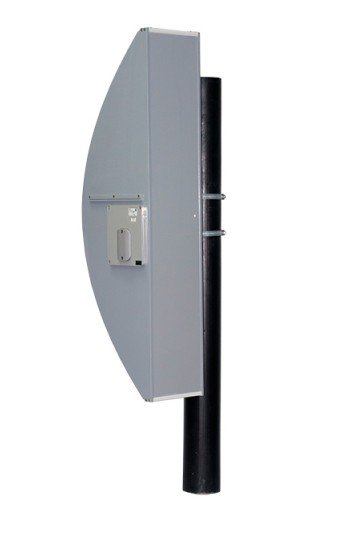

Извещатель охранный радиоволновый линейный
Назначение изделия
Предназначен для охраны участков периметра различных объектов и выдачи тревожного извещения путем размыкания выходных контактов исполнительного реле при пересечении зоны обнаружения нарушителем. Извещатель состоит из приемника, передатчика и блока питания. Принцип действия основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем.
|
Параметры зоны обнаружения: |
Напряжение питания, B: |
|
- протяженность зоны обнаружения, м 10…500 |
- от внешнего источника питания 9…30 |
|
- максимальная высота, м 1.8 |
Ток потребления, мА: |
|
- максимальная ширина, м 3.5 |
- при питании от внешнего источника питания 35 |
|
Обнаруживаемая скорость движения, м/сек 0.1…10 |
Степень защиты IP55 |
|
Параметры тревожного выхода: |
Диапазон рабочих температур, °С -40…+80 |
|
- тип контактов нормально-замкнутые |
Габаритные размеры, мм: |
|
- длительность тревожного извещения, сек 3 |
- блока приемного 835х240х240 |
|
- коммутируемое напряжение, В 50 |
- блока передающего 835х240х240 |
|
- коммутируемый ток, А 0.1 |
Масса, не более, кг 10.0 |
|
- тампер есть |
Параметры зоны обнаружения:
- протяженность зоны обнаружения, м
10…500
- максимальная высота, м
1.8
- максимальная ширина, м
3.5
Обнаруживаемая скорость движения, м/сек
0.1…10
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
3
- коммутируемое напряжение, В
50
- коммутируемый ток, А
0.1
- тампер
есть
Напряжение питания, B:
- от внешнего источника питания
9…30
Ток потребления, мА:
- при питании от внешнего источника питания
35
Степень защиты
IP55
Диапазон рабочих температур, °С
-40…+80
Габаритные размеры, мм:
- блока приемного
835х240х240
- блока передающего
835х240х240
Масса, не более, кг
10.0
