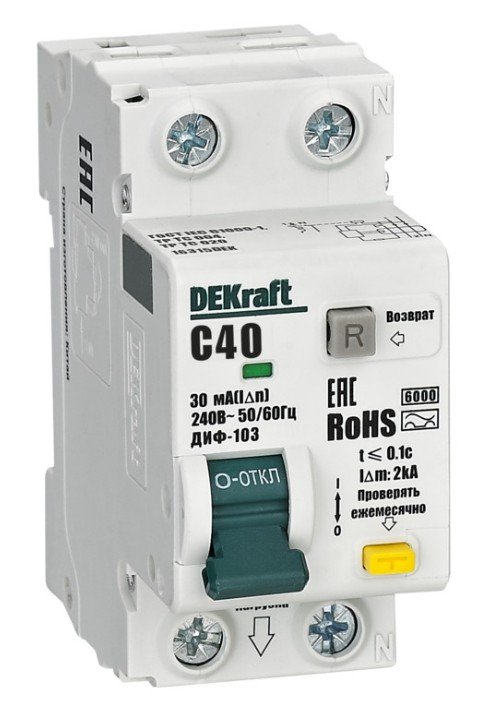

АВДТ 1P+N 40А 30мА AC C 103 6кА (16315DEK)
Автоматический выключатель дифференциального тока
- Описание и характеристики
- Вопросы
Описание и характеристики
Характеристики
Тип срабатывания по диф.току АС | Количество полюсов 1+N |
Характеристика срабатывания от сверхтоков С | Номинальное напряжение, В 230 |
Номинальный ток, А 40 | Номинальная отключающая способность, А 6000 |
Номинальный отключающий дифференциальный ток, мА 30 | Механическая износостойкость, циклов В-О, не менее 20000 |
Коммутационная износостойкость, кол-во циклов 10 000 | Характеристики срабатывания электромагнитного расцепителя C |
Степень защиты IP20 | Диапазон рабочих температур, °С -40…+60 |
Электрическая износостойкость, циклов В-О, не менее 10000 | Максимальное сечение присоединяемых проводов, мм² 25 |
Индикатор положения контактов (на лицевой панели) Есть |
Назначение изделия
АВДТ (автоматическими выключателями дифференциального тока) сочетают функции автоматического выключателя и УЗО (ВДТ), обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).
АВДТ конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
Особенности
Устройства имеют на фронтальной панели кнопку “R”, которая, указывает отключения цепи — по току утечки.
Для серии ДИФ-103 6кА NEW аксессуары подходят от автоматических выключателей серии ВА-101.
