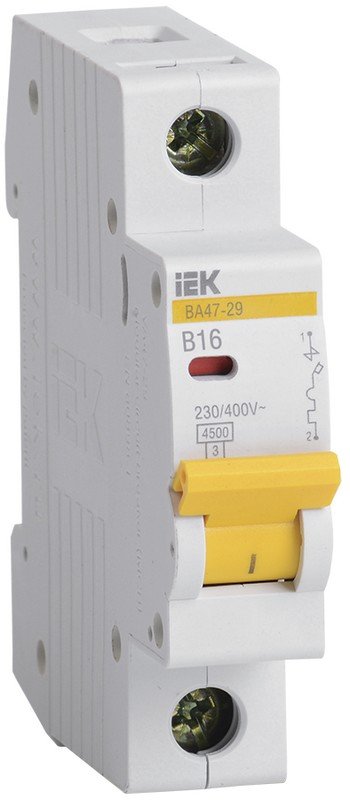

ВА47-29 1P B 16А 4,5кА KARAT (MVA20-1-016-B)
Автоматический выключатель
- Описание и характеристики
- Вопросы
- Видеоматериалы 1
Описание и характеристики
Характеристики
Соответствие стандартам МЭК 60898-1 | Номинальное напряжение, В 230/400 |
Номинальный ток, А 16 | Номинальная отключающая способность, А 4 500 |
Характеристика срабатывания от сверхтоков В | Число полюсов 1 |
Электрическая износостойкость, циклов В-О, не менее 6 000 | Механическая износостойкость, циклов В-О, не менее 20 000 |
Максимальное сечение присоединяемых проводов, мм² 25 | Индикатор положения контактов (на лицевой панели) Есть |
Возможность присоединения к контактным зажимам соединительных шин PIN (штырь); FORK (вилка) | Условия эксплуатации УХЛ4 |
Степень защиты IP20 | Диапазон рабочих температур, °С -40…+50 |
Назначение изделия
Выключатели автоматические предназначены для защиты от перегрузки и токов короткого замыкания электрических цепей с единичными и групповыми потребителями электрической энергии.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Особенности
- два типа защиты от перегрузки и короткого замыкания;
- усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания;
- возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN;
- наличие индикатора положения контактов;
- широкий диапазон рабочих температур;
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
