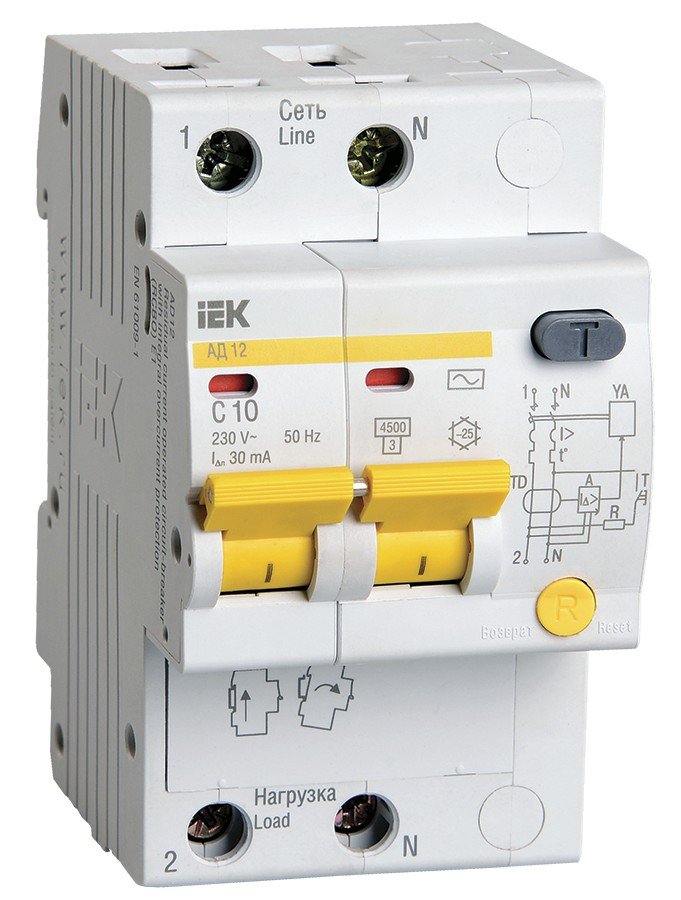

АД12 2P 10А 30мА KARAT (MAD10-2-010-C-030)
Автоматический выключатель дифференциального тока
- Описание и характеристики
- Вопросы
- Видеоматериалы 1
Описание и характеристики
Характеристики
Число полюсов 2 (2 защищенных полюса) | Номинальный ток, А 10 |
Номинальное напряжение, В 230 | Номинальный отключающий дифференциальный ток, мА 30 |
Тип тока утечки АС | Номинальная отключающая способность, А 4500 |
Характеристики срабатывания электромагнитного расцепителя С | Индикатор положения контактов (на лицевой панели) Есть |
Электрическая износостойкость, циклов В-О, не менее 6 000 | Механическая износостойкость, циклов В-О, не менее 20000 |
Максимальное сечение присоединяемых проводов, мм² 25 | Степень защиты IP20 |
Диапазон рабочих температур, °С -25…+40 | Ширина по количеству модульных расстояний 3 |
Назначение изделия
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
