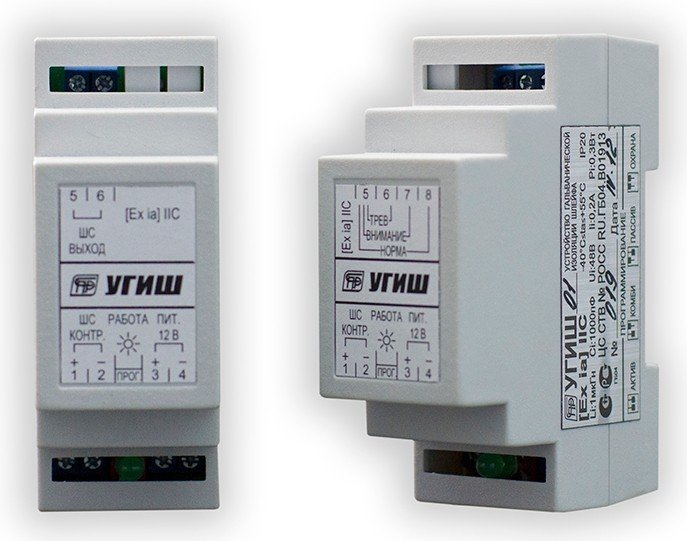

УГИШ-01 / Устройство Гальванической Изоляции Шлейфа

Устройство Гальванической Изоляции Шлейфа

Код: 229532
Производитель: Спецприбор
Артикул производителя: 8784070004
Функционал: Блок защиты
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

4 680,00 /шт
Розничная цена
4 352,40 /шт
Оптовая цена
4 680,00 /шт
4 352,40 /шт
Доступность: до 10 дней

Краткое описание: Устройство гальванической изоляции шлейфа, работает с любыми искробезопасными ППК, Uпит. =9…14В, Iпот=100мА, Uшс =20В, на DIN-рейку, -40…+55°С, IP20, [Exia]IIС.

Назначение изделия

Устройство гальванической изоляции шлейфа УГИШ предназначено для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации приборов серии «Яхонт-И» (или аналогичных).

Особенности

•УГИШ-01 – вариант исполнения, который может подключаться к шлейфам любых искробезопасных ПКП за счет подбора внешних резисторов.

Маркировка по взрывозащите

[Exia]IIC

- от внешнего источника питания

9…14

Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А

48/0.2

Ток потребления, мА:

Параметры шлейфов сигнализации:

- не более

100

- ток короткого замыкания ШС, не более, мА

18

Степень защиты

IP20

- количество шлейфов

1

Диапазон рабочих температур, °С

-40…+55

- суммарное сопротивление двух проводов каждого шлейфа, Ом

220

Габаритные размеры, мм

100х40х70

- напряжение на ненагруженных входах, В

24

Масса, не более, кг

0.2

Напряжение питания, B:

Маркировка по взрывозащите

[Exia]IIC

Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А

48/0.2

Параметры шлейфов сигнализации:

- ток короткого замыкания ШС, не более, мА

18

- количество шлейфов

1

- суммарное сопротивление двух проводов каждого шлейфа, Ом

220

- напряжение на ненагруженных входах, В

24

Напряжение питания, B:

- от внешнего источника питания

9…14

Ток потребления, мА:

- не более

100

Степень защиты

IP20

Диапазон рабочих температур, °С

-40…+55

Габаритные размеры, мм

100х40х70

Масса, не более, кг

0.2

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
