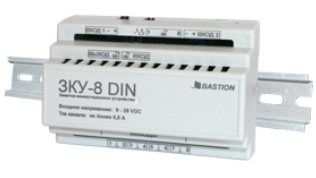

ЗКУ-8DIN — защитно-коммутационное устройство


ЗКУ-8DIN — защитно-коммутационное устройство на 8 каналов

Устройство предназначено для распределения тока источника питания на удаленные объекты по восьми каналам с защитой по току и индикацией каждого из каналов.

Для информации

При использовании проводов большой протяженности и малого сечения на выходе линии мы получаем реальное напряжение, которое может оказаться непригодным для питания тех или иных приборов, может возникнуть ситуация, когда, например, при коротком замыкании (КЗ) в конце такого длинного шлейфа питания не произойдет перегорания выходного предохранителя источника питания. При этом источник будет работать, в основном, на нагрев провода. Этими причинами объясняется нецелесообразность разводки питания извещателей и прочих приборов ОПС с помощью индивидуальных длинных проводов малого сечения. Более того, если от ИВЭПРа отходит разветвленная шина питания, то весьма затруднительно определить, в какой именно ветви шины произошло КЗ. Для избежания подобных неприятностей, особенно на объектах с большой насыщенностью аппаратурой ОПС, рекомендуется применение так называемых защитно-коммутационных устройств (ЗКУ). ЗКУ целесообразно располагать в местах концентрации извещателей. К примеру, источник резервированного питания может располагаться при входе на этаж, или в специально выделенном помещениии, а при входах в отдельные группы помещений размещаются ЗКУ.

ЗКУ-8 DIN обеспечивает

  • защиту участков шлейфов питания
  • индикацию сработавшего предохранителя
  • индикацию наличия напряжения на главной шине питания
  • внешнюю светодиодную индикацию состояния групп и внутреннюю индикацию состояния каналов
  • индикацию каналов можно включать только на время обслуживания
  • каждый канал имеет свой самовосстанавливающийся предохранитель
  • индикацию аварийного состояния

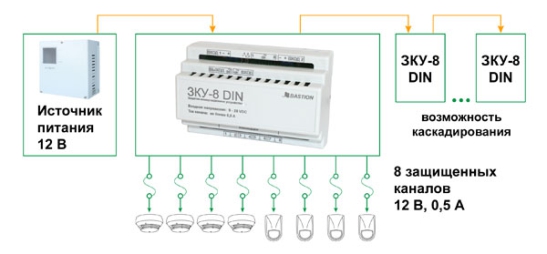

  • возможность каскадного подключения к устройству нескольких других ЗКУ-8 для увеличения количества защищаемых каналов
  • возможность объединения каналов для увеличения мощности нагрузки
